VZM™ Zoomobjektive

VZM™ 200i
VZM™ 450
VZM™ 450i
Right Angle Version
VZM™ 300i
VZM™ 300
VZM™ 100i

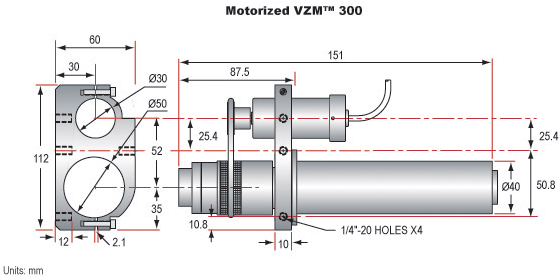

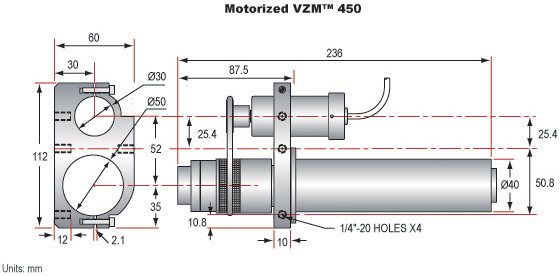

Motorized Version
VZM™ 600i
VZM™ 1000i
VZM™ 1000

VZM™ 200i

VZM™ 450

VZM™ 450i

Right Angle Version

VZM™ 300i

VZM™ 300

VZM™ 100i

Motorized Version

VZM™ 600i

VZM™ 1000i

VZM™ 1000


  • Für 2/3" oder kleinere Sensoren
  • Zuverlässigkeit und Vielseitigkeit in kompakter Bauform
  • Analog- und Digital-Bildverarbeitungssystemen erhältlich

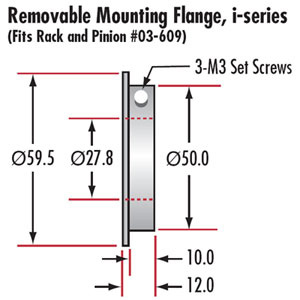

VZM™ Zoomobjektive ermöglichen die Inspektion von einer Vielzahl von verschiedenen Objekten ohne dass der Arbeitsabstand geändert werden muss. Zusätzlich ermöglicht der parfokale Zoom die einfache Änderung der Vergrößerung ohne Nachfokussierung. Diese kostengünstige Objektive sind erhältlich mit Arbeitsabstände von 35mm bis 175mm und sind für 2/3” oder kleinere Sensoren. Die Modelle mit Blende (i-Serie) haben eine feststellbare Blende, ein vorderes Filtergewinde, eine abnehmbare Halterung und eine optionale Zoomarretierung. Alle Objektive verfügen über einen Flansch mit 50mm Durchmesser (abnehmbar bei den Modellen mit Blende außer bei dem rechtwinkligen VZM™ 450i). VZM™ Zoomobjektive sind ideal für die Inspektion integrierter Schaltungen und Lötverbindungen. Ebenfalls geeignet für die Qualitätskontrolle, Inspektionsaufgaben im Labor oder für Oberflächenanalysen.

Technische Informationen


VZM Model
100i
200i
300
300i
450
450i
600i
1000
1000i
Zoom Ratio
4:1
4:1
4:1
4:1
6.4:1
6:1
6:1
4:1
4:1
Magnification
0.25 - 1X
0.5 - 2X
0.75 - 3X
0.75 - 3X
0.7 - 4.5X
0.75 - 4.5X
1 - 6X
2.5 - 10X
2.5 - 10X
Manual Iris
Rotatable Mount
Zoom Lock Adapter
Motorized Version
Right Angle Version

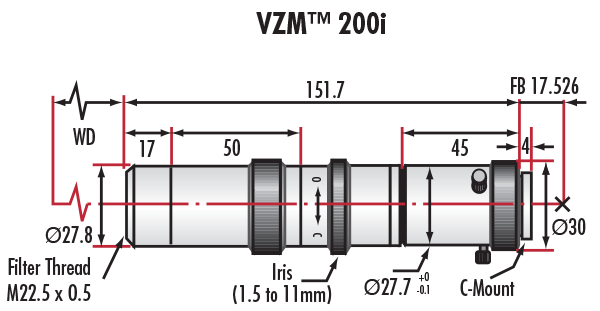

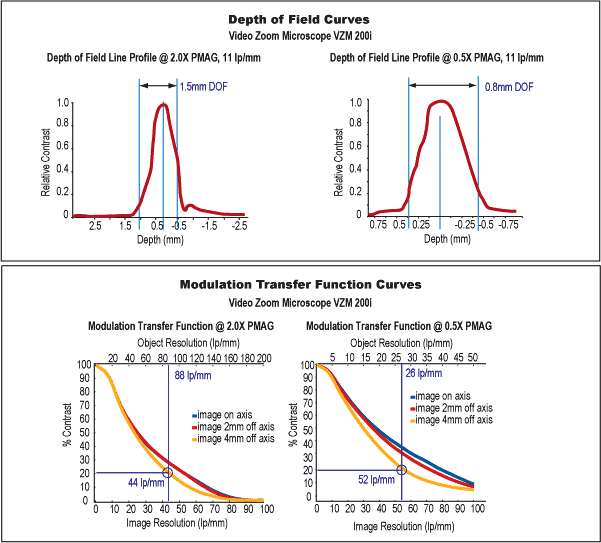

Additional VZM 200i Lens Specifications
Primary Magnification
With 0.5X Lens
Minimum 0.25X Maximum 1.0X
FOV (½" Horizontal Sensor) 24.0mm 6.0mm
Resolution in Object Space 10 lp/mm 40 lp/mm
Resolution in Image Space 40 lp/mm 40 lp/mm
Working Distance (±3mm) 152mm 152mm

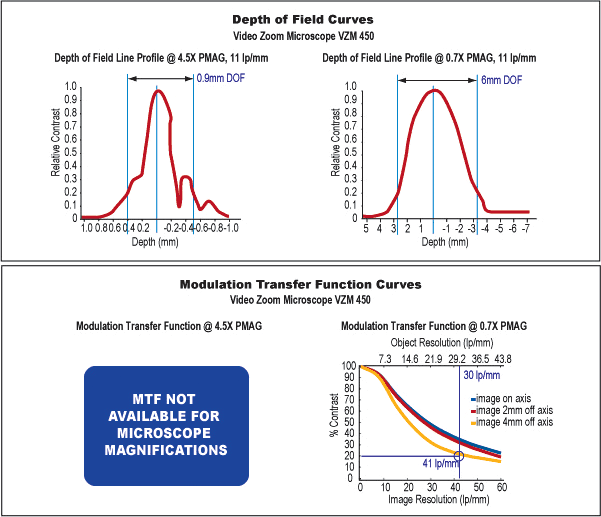

Additional VZM 450 Lens Specifications
Primary Magnification
With 0.5X Lens
Minimum 0.35X Maximum 2.25X
FOV (½" Horizontal Sensor) 17.6mm 2.8mm
Resolution in Object Space 12 lp/mm 80 lp/mm
Resolution in Image Space 34 lp/mm 35.5 lp/mm
Working Distance (±3mm) 147mm 147mm

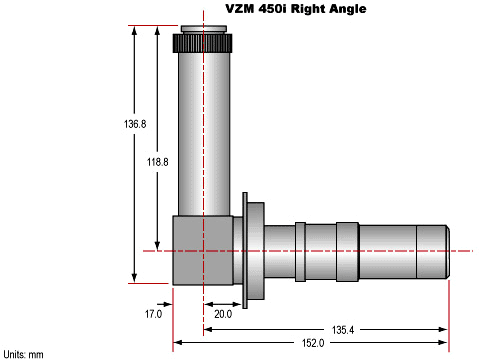

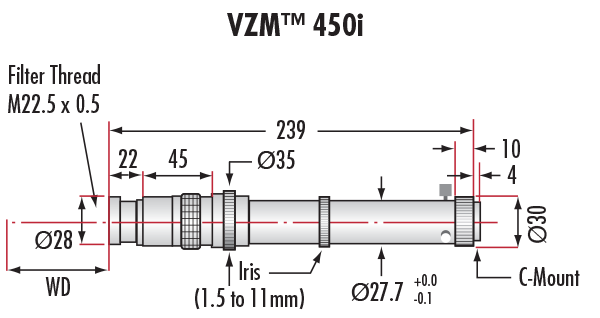

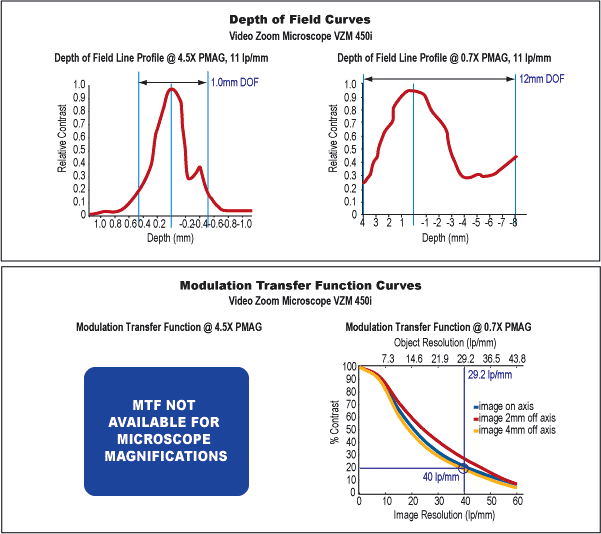

Additional VZM 450i Lens Specifications
Primary Magnification
With 0.5X Lens
With 0.25X Lens
Minimum 0.35X Maximum 2.25X Minimum 0.175X Maximum 1.125X
FOV (½" Horizontal Sensor) 17.6mm 2.8mm 35.2mm 5.6mm
Resolution in Object Space 12 lp/mm 80 lp/mm 6 lp/mm 40 lp/mm
Resolution in Image Space 34 lp/mm 35.5 lp/mm 34 lp/mm 35.5 lp/mm
Working Distance (±3mm) 147mm 147mm 275mm 275mm
