Name: Germaniumfenster, 40 mm D. x 4 mm Dicke, 8-12 μm AR-beschichtet
Brand: TECHSPEC
SKU: 63-215
Price: €590,00

Germaniumfenster, 40 mm D. x 4 mm Dicke, 8-12 μm AR-beschichtet

Germanium (Ge) Windows

Lager #63-215 Andere Beschichtungen

- +

€590,00

Stk. 1-10
€590,00

Stk. 11+
€531,00

Mengenrabatte
Angebotsanfrage

+ Merkliste

Vergleichen

Get Product Downloads

Fase:

Protective as needed

Freie Apertur (%):

90.00

Freie Apertur CA (mm):

36.00

Durchmesser (mm):

40.00 +0.0/-0.1

Dicke (mm):

4.00 ±0.1

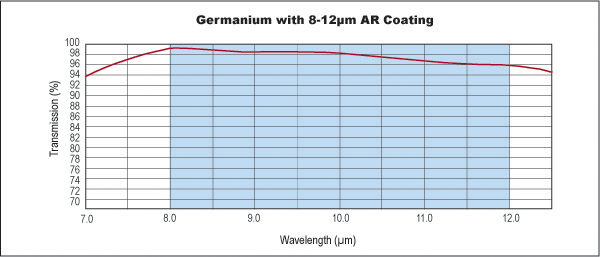

Beschichtung:

BBAR (8000-12000nm)

Beschichtungsspezifikation:

R_avg <3.0% @ 8 - 12μm

Thermischer Ausdehnungskoeffizient CTE (10^-6/°C):

6.1

Dichte (g/cm³):

5.33

Kanten:

Fine Ground

Brechungsindex n_d:

4.002 @ 11µm

Knoop-Härte (kg/mm²):

780

Parallelität (Bogenminuten):

Poisson-Zahl:

0.28

Substrat: Many glass manufacturers offer the same material characteristics under different trade names. Learn More

Germanium (Ge)

Oberflächenebenheit (P-V):

λ/10 @ 10.6μm

Oberflächenqualität:

60-40

Typ:

Protective Window

Wellenlängenbereich (nm):

8000 - 12000

Elastizitätsmodul (GPa):

102.7

Konformität mit Standards

RoHS 2015:

Konform

Reach 224:

Konform

Konformitätszertifikat:

Anzeigen

Beschreibung Produktfamilie

Unbeschichtet oder mit verschiedenen AR-Beschichtungen
Minimale chromatische Aberration aufgrund der niedrigen Dispersion
Ideal für Infrarotanwendungen, bei denen eine robuste Optik benötigt wird
Germaniumfenster beschichtet mit diamantähnlichem Kohlenstoff (DLC) sind ebenfalls verfügbar

TECHSPEC^® Germaniumfenster (Ge) sind als Standardprodukt mit drei Antireflexionsbeschichtungen lieferbar: 3 - 12 μm für breitbandige Multispektralanwendungen oder 3 - 5 μm oder 8 - 12 μm für thermische Bildgebungsanwendungen. Aufgrund des hohen Brechungsindexes (bei 2 - 14 μm etwa 4,0) ist bei diesen Germaniumfenstern eine Antireflexionsbeschichtung erforderlich, um eine ausreichende Transmission sicherzustellen. Bei Germanium verringert sich die Transmission bei Erhöhung der Temperatur. Diese Germaniumfenster sollten daher nur bei Temperaturen unter 100°C verwendet werden. Bei der Konstruktion von Systemen mit kritischen Gewichtsvorgaben sollte die hohe Dichte von Germanium (5,33 g/cm³) berücksichtigt werden. Die Knoop-Härte von Germanium (780) ist fast doppelt so hoch wie die Knoop-Härte von Magnesiumfluorid, daher eignet sich das Material ideal für Infrarotanwendungen in rauer Umgebung.
