Fertigungsmöglichkeiten

Edmund Optics^® fertigt standardmäßige und kundenspezifische optische Filter - von den Prototypen bis zur OEM-Serienproduktion. Unsere Ingenieur*innen entwickeln komplett kundenspezifische Filter, fertigen nach Kundenzeichnungen oder bieten große Serien von Standardfiltern an, wobei aus über 960 Standardfilterbeschichtungen gewählt werden kann.

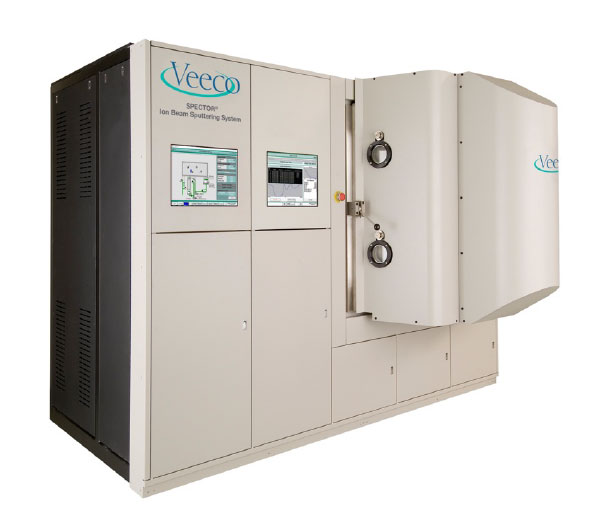

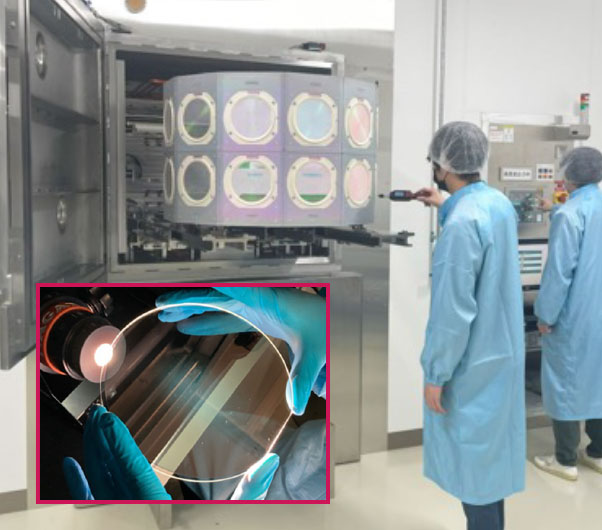

Hart beschichtete Filter in OEM-Serienproduktion

Wellenlängenbereiche von 220 nm bis 10,6 µm

Über 960 vorhandene Standardfilterbeschichtungen können an Ihre Anforderungen angepasst werden

Komplett kundenspezifische Filter und Beschichtungen

Testzertifikate und spektrale Messdaten verfügbar

Einsatz von Änderungskontrolle

Fertigung nach ISO 9001:2015 und ITAR-zertifiziert

Präzise optische Filter blockieren, transmittieren und reflektieren ausgewählte Wellenlängen in Ihrem System. Ob Sie einen Laserstrahl bereinigen, den Kontrast in einem Bildverarbeitungssystem erhöhen oder Fluoreszenz- von Emissionswellenlängen trennen müssen - Edmund Optics^® hat die passende Filterlösung.

Edmund Optics^® ist ein führender Hersteller von optischen Filterbeschichtungen, einschließlich Fluoreszenzbeschichtungen, dichroitischen Beschichtungen, Bandpass-, Multibandpass-, Notch-, Kanten- und Neutraldichtefiltern. Von kleinen Mengen für die Prototypenentwicklung bis hin zu großen Mengen für die Produktion können unsere Ingenieur*innen eine Lösung für Sie erarbeiten. Unsere Erfahrung in einer Vielzahl von Anwendungen wird Ihnen helfen, die besten Filter für Ihren Einsatzbereich zu finden. Was können wir für Sie fertigen?

Fertigungsmöglichkeiten

Beschichtungsmöglichkeiten für Filter

Größe (Durchmesser oder Quadrat)

4 – 150 mm Durchmesser, 4x4 - ~100x100 mm

Wellenlängenbereich Antireflexion

250 – 1600 nm

Grenzwellenlänge Kurzpassfilter

400 – 1600 nm

Grenzwellenlänge Langpassfilter

240 – 7300 nm

Bandpassfilter ZWL, OD und Bandbreite

193 – 10.600 nm, >OD 7, Schmalband bis Breitband

Notchfilter ZWL

355 – 1064 nm

Toleranz Filterzentralwellenlänge (ZWL)

±1 nm

Toleranz Filterkante

<1% Abweichung, <0,2% in besonderen Fällen

Haltbarkeit

Umwelteigenschaften: Feuchtigkeit nach MIL-STD 810H, Abschnitt 507.6 / Temperatur nach MIL-STD-810H, Abschnitt 501.7 und 502.7
Physisch: Abrieb nach MIL-PRF-13830B, Abschnitt C.4.5.12 / Moderater Abrieb nach MIL-PRF-13880B, Abschnitt C.4.5.11 / Reinigung nach MIL-C-48497A, Abschnitt 4.5.4.2

Fertigung nach Filtertyp

Beschreibung

Filter für Fluoreszenz-/Life-
Science-Anwendungen

Hart beschichtete Bandpassfilter

Hochpräzise Kantenfilter

Optische Notchfilter

Filtertypen

Fluoreszenz-Bandpassfilter

Dichroitische Fluoreszenzfilter

Schmaler Bandpass

Mittlerer Bandpass

Breiter Bandpass

Kurzpassfilter

Langpassfilter

Dichroitische Filter

Laserlinien-
Notchfilter

Multiband-
Notchfilter

Typische Spezifikationen

Transmission ≥95%

Blockung ≥OD 6,0

Reflexion ≥98%

Blockung ≥OD 4,0

Reflexion ≥98%

Schmale FWHM

Design mit 2, 3 und 4 Wellenlängen

Bandbreiten zwischen 10 und 80 nm

Transmittierte Wellenfront (TWD) ≤λ/4

Bandbreiten zwischen 5 und 20 nm

Bandbreiten zwischen 25 und 50 nm

Bandbreiten ≥50 nm

Steigungsfaktor ≤1%

Transmittierte Wellenfront (TWD) ≤λ/4

Große
Transmissions-
bereiche

Transmittierte Wellenfront (TWD) ≤1λ

Resistenz Umwelteinflüsse: Feuchtigkeit nach MIL-STD 810H, Abschnitt 507.6 / Temperatur nach MIL-STD-810H, Abschnitt 501.7 und 502.7

Physische Resistenz: Abrieb nach MIL-PRF-13830B, Abschnitt C.4.5.12 / Moderater Abrieb nach MIL-PRF-13880B, Abschnitt C.4.5.11 / Reinigung nach MIL-C-48497A, Abschnitt 4.5.4.2

Hinweis

Typischer Einsatz für Fluoreszenzdetektion in Fluoreszenzmikroskopie und Spektroskopie, qPCR und Durchflusszytometrie.

Einsatz zur Bereinigung von LEDs und Laserquellen, Fluoreszenzdetektion, Spektroskopie und Bildverarbeitung.

Gut für spektrale Aufteilung und Blockung bestimmter Spektralbereiche wie UV oder IR. Dichroitische Filter: Trennung von Anregungs- und Emissionswellenlänge.

Blockung gängiger Laserlinien von Nd:YAG, Yb:YAG, HeNe, Argon-Ionen, Faserlasern, Ti:Saphir und Dioden.

Optische Filtergläser

60 optische Filterglastypen von SCHOTT lagernd

Online-Tool für schnelle Angebote von kundenspezifischem Filterglas finden Sie hier

Keine Mindestbestellmenge für Standardprodukte oder kundenspezifische Abmessungen

Fertigung nach Zeichnung und kundenspezifisches Design

Schnelle Prototypenfertigung

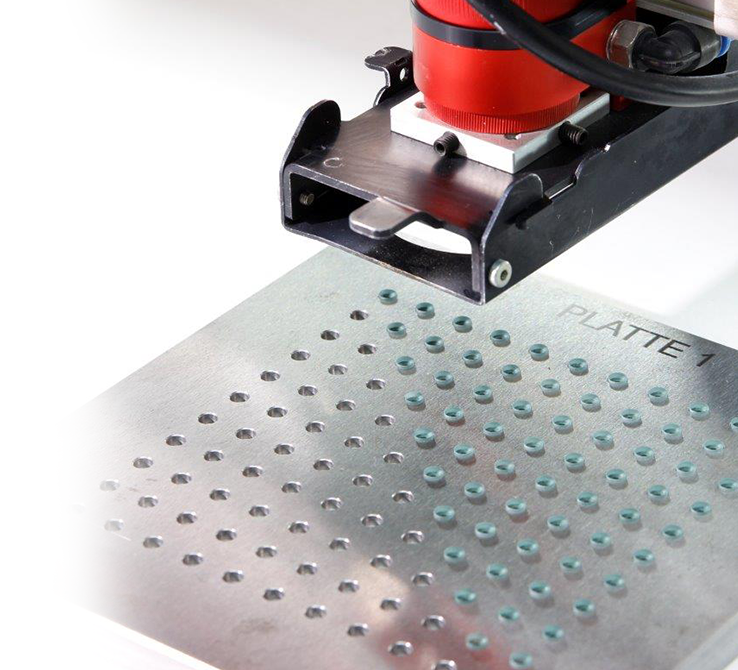

ITOS, der deutsche Fertigungsstandort von Edmund Optics^®, bietet optische Filtergläser in kundenspezifischen Formen, Größen von 4 - 160 mm und verschiedenen Dicken an. Durch die Verwendung von Produktionsanlagen nach dem neuesten Stand der Technik und einem umfangreichen Lager mit der gesamten Palette an SCHOTT optischen Filtergläsern, inkl. einer großen Auswahl an Rohglas-Platten, können wir eine schnelle Lieferung kundenspezifischer Filter in kleinen Stückzahlen anbieten. Die nach DIN ISO 9001:2015 zertifizierte Fertigungsstätte garantiert Zuverlässigkeit und Qualität in der Serienfertigung. ITOS hat außerdem die Möglichkeiten Ihre vorhandenen Filter zu analysieren und dann die entsprechenden Eigenschaften anzubieten.

Kontaktieren Sie uns noch heute, um mit einem Experten zu sprechen oder ein umgehendes Angebot zu erhalten.

Fertigungsmöglichkeiten

Wählen Sie aus 60 verschiedenen Filterglastypen, um die spektralen Anforderungen Ihrer Anwendung genauestens zu erfüllen. Wir haben die Möglichkeiten optisches Filterglas zu schneiden und zu polieren, um den Erfolg Ihres Projektes sicherzustellen, egal ob Sie kleine Stückzahlen für Prototypen oder eine Serienfertigung für OEM-Systeme benötigen. Eine einfache Bestimmung der Filterspezifikationen ist ebenfalls möglich.

Fertigungsmöglichkeiten für optisches Filterglas
Abmessung	Ø 3 bis 160 mm oder 2 x 2 mm bis 160 x 160 mm
Toleranz Größe	Für ≥2 - 49 mm: ±0,2 mm, für ≥50 - 99 mm: ±0,3 mm, für ≥100 - 160 mm: ±0,4 mm
Dicke	0,5 – 4,0 mm
Toleranz Dicke	Für ≤1 mm: ±0,1 mm, für >1 - 4 mm: ±0,2 mm
Oberflächenbeschaffenheit*	P2
Formfehler, Ebenheit*	3/10-15 für Durchmesser bis 50 mm
Oberflächendefekte*	Für ≥2 - 49 mm: 5/3 x 0,63 mm, für ≥50 - 160 mm: 5/4 x 0,63 mm
Parallelität*	3 arcmin
Kanten & Fasen	Runde Teile ≥Ø5 mm: polierte Kanten & Schutzfase Quadratische & rechteckige Optiken <50 x 50 mm: polierte Kanten & keine Schutzfase
Ausplatzer	Für ≤Ø80 mm: <0,3mm (5/E0,3), für ≥Ø81 mm: <0,6 mm (5/E0,6)
