Dunkelfeldanbau für faseroptische Ringlichter

#54-724 + #54-173 Light Guide
#54-724

#54-724 + #54-173 Light Guide

#54-724


  • Dunkelfeldbeleuchtung verdeutlicht Spannungen und Defekte
  • Zwei Aperturgrößen erhältlich
  • Einfacher Schnappverschluss
  • Erfordert Ringlicht #54-173

Dunkelfeldbeleuchtung ist ein unerlässliches Werkzeug für die Inspektion und die industrielle Bildverarbeitung. Sie ist besonders wichtig, wenn klare oder größtenteils klare Teile auf Merkmale oder Defekte hin untersucht werden sollen, die bei standardmäßiger Hintergrundbeleuchtung oder Hellfeldbeleuchtung nicht sichtbar wären. Der Name Dunkelfeldbeleuchtung kommt vom dunklen Hintergrund (im Gegensatz zu Hellfeld mit hellem Hintergrund). Wenn der Dunkelfeldanbau über dem Ringlicht platziert wird, erzeugt er einen Lichtkegel, der nicht auf der optischen Achse liegt. Bei absolut klaren, spannungsfreien Objekten entsteht kein Bild. Ecken, Merkmale und Staub hingegen lenken Licht zur optischen Achse um. Dies führt zu einem hohen Kontrast zum Rest des Feldes.

Unterschiedlich farbige Beleuchtung kann durch die Verwendung von flächiger Hintergrundbeleuchtung und die Filterung der Beleuchtung (durch Farbfilter) am Eingang des faseroptischen Ringlichts erreicht werden.

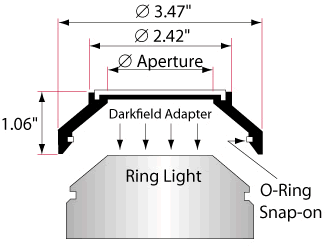

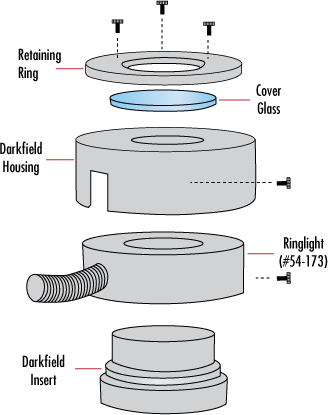

Der Dunkelfeldanbau kann nur mit den faseroptischen Ringlichtern #54-172 und #54-173 verwendet werden und wird mithilfe eines O-Rings befestigt. Dies erübrigt die Arbeit mit Schrauben und der Anbau kann gedreht werden. Die Anbauten sind für verschiedene Objektgrößen mit einer Apertur von 0,5" und 1,75" erhältlich. Das Fenster wird durch eine Gummidichtung fixiert und kann entfernt werden. Für die beiden faseroptischen Ringlichter wird ein Lichtleiteradapter benötigt, um die Lichter an der Lichtquelle zu befestigen. Für einen guten Kontrast wird unser lichtabsorbierendes Verdunkelungsmaterial empfohlen.

Das lichtabsorbierende Verdunkelungsmaterial ist ebenfalls sehr gut geeignet, um einen einheitlich schwarzen Hintergrund zu erzeugen. Das Material ist in verschiedenen Größen erhältlich und kann einfach zugeschnitten werden.

Bitte beachten Sie: Edmund Optics hat die Preise für den 0,5" Adapter #54722 und das Ersatzfenster #54-827 um mehr als 30% reduziert! Die angezeigten Preise beinhalten den Rabatt.
