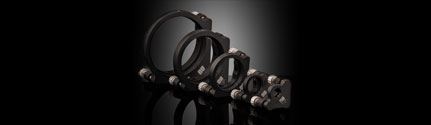

Optische Spiegelhalterungen

Kundenspezifische Fertigung
und Serienfertigung

Mehr erfahren

Filter
Ultra Precision Gimbal Mirror Mount Ultra Precision Gimbal Mirror Mount Neu
  • Pivot Point is Centered on the Optical Surface
  • Low Stress Optical Mounting System
  • Mounting Threads on 4 of 6 Sides
Hochpräzise kinematische Halterungen Hochpräzise kinematische Halterungen Neu
  • Befestigung mit geringer Wellenfrontverzerrung
  • Feststellbare Feineinstellschrauben mit 100 TPI für hohe Präzision und Stabilität
  • Platzsparende Verstellung auf Rückseite oder oben
Kinematische optische Spiegelhalterungen Kinematische optische Spiegelhalterungen
TECHSPEC® components are designed, specified, or manufactured by Edmund Optics. TECHSPEC® components are designed, specified, or manufactured by Edmund Optics. Learn More
  • Feineinstellschraube mit 100 TPI
  • Aussparungen für Finger zur einfacheren Handhabung
  • Verkippwinkel ±5°
Quadratische kinematische Optikhalterungen Quadratische kinematische Optikhalterungen
TECHSPEC® components are designed, specified, or manufactured by Edmund Optics. TECHSPEC® components are designed, specified, or manufactured by Edmund Optics. Learn More
  • Feineinstellschraube mit 100 TPI
  • Aussparungen für Finger zur einfacheren Handhabung
  • Verkippwinkel ±5°
Kinematische optische Spiegelhalterungen der E-Serie Kinematische optische Spiegelhalterungen der E-Serie
Top-Seller
  • Nützliche Halterung für Experimente und OEM-Systeme
  • Günstiger Preis
  • Versionen mit 0,5“- 4,0“ Durchmesser verfügbar
  • Verstellschrauben mit M6 x 0,25 (101,6 TPI)
Kinematische optische Spiegelhalterungen der E-Serie mit Aussparung Kinematische optische Spiegelhalterungen der E-Serie mit Aussparung
  • 120°-Aussparung für die Montage von Strahlteilern und transmittierenden Optiken
  • Günstiger Preis
  • Nützliche Halterungen für Experimente und OEM-Systeme
90° Flip Mount 90°-Klapphalterung
  • 25,4 mm Dicke gewährleistet klare und gleichbleibende Montagehöhen
  • <100 μrad Winkelwiederholgenauigkeit
  • Erhältlich mit engl. oder metrischen Montagegewinden
Kardanische Spiegelhalterungen für große Optikdurchmesser Kardanische Spiegelhalterungen für große Optikdurchmesser
  • Kardanische Bewegung für Kippung und Neigung
  • Kompatibel mit 4“, 4,25“, 6“, 8", 10" und 12“ Optikdurchmesser
  • Einfache Systemintegration durch direkte Befestigung an englischen und metrischen Lochplatten
  • Für kleinere Optiken sind auch präzise aufgehängte Halterungen verfügbar
E-Series Adjustable Size Kinematic Optical Mounts	Größenverstellbare kinematische optische Halterungen der E-Serie
  • Nützliche Halterung für Experimente und OEM-Systeme
  • Kompatibel mit rechteckigen Optiken zwischen 3 und 38,1 mm
  • Kompatibel mit Optikdurchmessern zwischen 4 und 40 mm
  • Verstellschrauben mit M6x0,25 (101,6 TPI)
TECHSPEC® Compact Mirrors & Lens Mounts Kompakte Spiegel- und Linsenhalterungen
TECHSPEC® components are designed, specified, or manufactured by Edmund Optics. TECHSPEC® components are designed, specified, or manufactured by Edmund Optics. Learn More
  • Ideal für die Montage von Optiken mit 0,5“-4“ Durchmesser auf einer einheitlichen optischen Achse mit 25,4 mm bis 63,5 mm Höhe
  • Kompaktes Design ideal für platzsparende Systeme
  • Kompatibel mit runden C- und S-Mount-Optikhalterungen und ID-Gewinde (SM)
Kinematische optische Spiegelhalterungen der E-Serie in D-Form Kinematische optische Spiegelhalterungen der E-Serie in D-Form
  • Ideale Halterung für scharfkantige 1"-Ablenkungsspiegel
  • Günstiger Preis
  • Verstellschrauben mit M6 x 0,25 (101,6 TPI)
Optikhalterungen für den schnellen Aufbau Optikhalterungen für den schnellen Aufbau
  • Übliche Höhe der optischen Achse von 5“ (127 mm) für einfache Systemintegration
  • Optische Halterungen und Stangen mit Standfuß als Paket mit 5% Rabatt
  • Ideal für den Neuaufbau von Optiksystemen im Labor
Verstellbare Gitterhalterungen Verstellbare Gitterhalterungen
  • Befestigung von Beugungsgittern bis 60 mm Größe
  • Einfache Arretierung über seitliche Feststellschrauben
  • Können in Optikhalterungen mit 25,4 mm Durchmesser integriert werden
Gewindeadapter für die kinematischen Halterungen der E-Serie Gewindeadapter für die kinematischen Halterungen der E-Serie
  • Adaption der Gewinde kinematischer oder fester Spiegelhalterungen an Tubusgewinde
  • Verfügbar mit den Gewinden S-Mount, C-Mount, T-Mount, SM05, SM1 und SM2
  • Versionen mit Durchbohrung verfügbar für Komponenten des Multi-Element Tubus-Systems
Zubehör für kinematische Optikhalterungen Zubehör für kinematische Optikhalterungen
TECHSPEC® components are designed, specified, or manufactured by Edmund Optics. TECHSPEC® components are designed, specified, or manufactured by Edmund Optics. Learn More
  • Feineinstellschrauben: 100 TPI
  • Verkippwinkel: ±5°
  • Aussparungen für Finger zur einfacheren Handhabung
  • Sowohl für englische als auch metrische Maße geeignetes Design
  • Abnhembare Einstellschrauben ermöglichen Verstellung über Inbussschlüssel
  • Für die 0,5" (12,5mm) und die 1" (25mm) Halterungen können die gleichen horizontalen Adapter verwendet werden
Selbstzentrierende Halteklemmen Selbstzentrierende Halteklemmen
  • Zwei Größen verfügbar für Optiken mit 4-36 mm und 5-100 mm Durchmesser
  • Optische Achse bleibt konstant unabhängig vom Optikdurchmesser
  • Halterung besitzt sowohl metrische als auch englische Gewinde zur Montage
Kinematische Montagefläche Kinematische Montagefläche
TECHSPEC® components are designed, specified, or manufactured by Edmund Optics. TECHSPEC® components are designed, specified, or manufactured by Edmund Optics. Learn More
  • Feineinstellschraube mit 100 TPI
  • Feststellung über optionale Kontermuttern möglich
  • Abnehmbare Einstellschrauben ermöglichen Motoranschluss
Kompakte kinematische Optikhalterungen Kompakte kinematische Optikhalterungen
TECHSPEC® components are designed, specified, or manufactured by Edmund Optics. TECHSPEC® components are designed, specified, or manufactured by Edmund Optics. Learn More
  • M3 x 0,2 Feinjustierungsgewinde
  • < 25 mm Gesamtprofil
  • Arretierbar für höhere Stabilität
Kinematische Halterungen mit Einstellung an der Oberseite Kinematische Halterungen mit Einstellung an der Oberseite
  • Neigung und Drehung über Mikrometer oder Verstellschraube
  • Farblich kodierte Knöpfe für Drehung und Neigung
  • Feststellschraube und Delrin®-Pads fixieren die optische Komponente
  • Für den Aufbau werden Stangen und Stangenhalter benötigt
Kinematische Halterungen für Optikfassungen Kinematische Halterungen für Optikfassungen
Top-Seller
  • Robuste kinematische Halterungen für große Optiken
  • Kugelgelenk und Feingewindeschrauben zur X-Y-Verkippung
  • 50% höhere Auflösung als bei Ausrichtung mit Mikrometerschraube
Selbstzentrierende Halteklemme und kinematischer Rahmen Selbstzentrierende Halteklemme und kinematischer Rahmen
  • Aufbau der Halteklemme alleine (8-32-Bohrung) oder mit kinematischem Rahmen
  • Geeignet für Komponenten bis 4,25" Durchmesser
  • Genaue kinematische Winkelauflösung
Small Angle Mirror Mount (Mirror Included with Select Models) Kleine Spiegelhalterungen
  • 1,0” oder 1,5” quadratische Montagefläche
  • Neigungseinstellung über zwei Feineinstellschrauben (64er Steigung)
  • Modell mit vormontiertem λ/4 Spiegel verfügbar
  • Gerade oder abgewinkelte Versionen verfügbar
Mittlere und große abgewinkelte Spiegelhalterungen Mittlere und große abgewinkelte Spiegelhalterungen
  • 3” oder 6” quadratische Montagefläche
  • Neigungseinstellung  über Feineinstellschrauben (64er Steigung)
  • Montagefläche mit 1/4-20 Gewindebohrungen
Metrische Spiegelhalterungen Metrische Spiegelhalterungen
  • Verkippbar in zwei Aschsen
  • 25 mm quadratische Oberfläche
  • Versionen mit Schraube oben oder auf der Rückseite erhältlich
  • Geschlitzte Basis oder Basis mit Gewinde
  • Schwarz eloxiertes Aluminium
Aufbau zur Strahlumlenkung Aufbau zur Strahlumlenkung
  • Direkt einsetzbar
  • Hohe Auflösung: kinematische Halterungen mit 100 TPI
  • 20 mm Stange sorgt für hohe Stabilität
Präzise kardanische Halterungen Präzise kardanische Halterungen
Kompakte Fassungen Kompakte Fassungen
TECHSPEC® components are designed, specified, or manufactured by Edmund Optics. TECHSPEC® components are designed, specified, or manufactured by Edmund Optics. Learn More
Neu
  • Direkte Montage auf der Montageplatte
  • Höhe der Mittenachse 25,4 mm
  • Kompakte Größe
Halterungen für optische Komponenten Halterungen für optische Komponenten
  • Einfacher Aufbau
  • Für metrische und englische Optiken
  • Schwarz eloxiertes Aluminium
Komponentenhalter mit Balken Komponentenhalter mit Balken
  • Eingeschlitzte V-Form zentriert die Optiken sowohl vertikal als auch horizontal
  • Halterungen für Optiken bis 118 mm Durchmesser
  • M6 x 1,0 oder ¼-20 TPI Gewinde zur Befestigung auf Stangen
Rechteckige Halterungen - metrisch Rechteckige Halterungen - metrisch
Top-Seller
  • Schwarz eloxiertes Aluminium
  • Stangen und Stangenhalterungen werden benötigt
  • M6-Gewinde zur Befestigung

Was sind optische Spiegelhalterungen?

Zur Montage optischer Spiegel bei der Integration in Laser- oder Optiksysteme werden optische Spiegelhalterungen verwendet. Optische Spiegelhalterungen sind Aufbaukomponenten, die optische Spiegel für diverse Optik- oder Laseranwendungen in einer festen Position halten. Optische Spiegelhalterungen erleichtern die Integration von optomechanischen Produkten oder optischen Stangen und gewährleisten die Stabilität der montierten Komponente. Optische Spiegelhalterungen eignen sich ideal für Anwendungen, bei denen ein optischer Spiegel in ein System integriert werden muss.

Welche optischen Spiegelhalterungen bietet Edmund Optics an?

Edmund Optics bietet eine breite Palette von Halterungen für viele Anbaumöglichkeiten. Viele optische Spiegelhalterungen erlauben außerdem eine Kipppositionierung und damit eine bessere Ausrichtung der montierten optischen Komponente. Optische Spiegelhalterungen haben den Vorteil, dass die Montage sowohl im Winkel als auch gerade erfolgen kann, sodass sich die Integration in verschiedene Optiksysteme vereinfacht. Zur Erhöhung der Genauigkeit bei der Ausrichtung bzw. beim Aufbau von Optikkomponenten ist eine Auswahl von präzisen aufgehängten Halterungen erhältlich.

×
