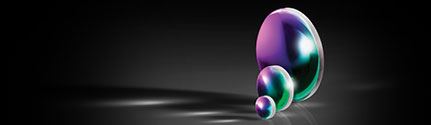

    Plankonvexe Linsen (PCX)

    Plankonvexe Linsen sind optische Linsen mit positiver Brennweite. Plankonvexe Linsen eignen sich ideal zur Lichtkollimation oder zur Fokussierung bei Anwendungen mit monochromatischer Beleuchtung, wie sie häufig in den Branchen Industrie, Pharmazie, Robotik oder Verteidigungstechnik vorkommen. PCX-Linsen haben eine konvexe Grenzfläche. Für bestmögliche Fokus- oder Abbildungsleistung sollte die zweite, plane Grenzfläche zur gewünschten Brennebene zeigen. Plankonvexe Linsen werden in einer Vielzahl von Anwendungen und Branchen eingesetzt.

    Edmund Optics bietet weltweit den größten Lagerbestand an Standard-Optikkomponenten an, beispielsweise diverse plankonvexe Linsen. Die PCX-Linsen von Edmund Optics sind mit diversen Beschichtungen oder Substraten erhältlich. Erhältlich sind Antireflexbeschichtungen vom ultravioletten (UV-) bis zum infraroten (IR-) Spektrum, beispielsweise UV-AR, UV-VIS, MgF2, VIS 0°, VIS-NIR, NIR I, NIR II oder Telekom-NIR. Außerdem werden Beschichtungen für spezielle Laserwellenlängen wie 266 nm, 355 nm, 532 nm oder 1064 nm angeboten. Substrate aus Germanium (GE), Silizium (Si) oder Zinkselenid (ZnSe) eignen sich ideal für Infrarotanwendungen (IR).

    PCX plankonvexe unbeschichtete Linsen
    TECHSPEC® components are designed, specified, or manufactured by Edmund Optics. Learn More

    PCX plankonvexe unbeschichtete Linsen
    • Wellenlängenbereich von 350 - 2200 nm
    • Präzise Durchmesser- und Zentrierungstoleranzen sorgen für erleichterte OEM-Integration
    • Große Auswahl an Diametern, Brennweiten, und Beschichtungen
    • Anti-Relexionsbeschichtungen erhältlich: MgF2, VIS 0°, VIS-NIR, NIR I, NIR II, VIS-EXT, und YAG-BBAR
    Plankonvexe Linsen (PCX) mit MgF<sub>2</sub> Beschichtung
    TECHSPEC® components are designed, specified, or manufactured by Edmund Optics. Learn More

    Plankonvexe Linsen (PCX) mit MgF2 Beschichtung
    • AR beschichtet für weniger als 1,75% Reflexion pro Oberfläche zwischen 400 und 700 nm
    • Entwickelt für einen Einfallswinkel von 0°
    Laser Focusing Singlet Lenses
    TECHSPEC® components are designed, specified, or manufactured by Edmund Optics. Learn More
    Neu
    ×

    Laser Focusing Singlet Lenses
    • Mounted N-BK7 Lenses for Easy Integration into Laser Systems
    • Positive Focal Lengths from 60mm to 120mm
    • AR Coated for Nd:YAG Laser Lines
    VIS 0&deg; beschichtete PCX Linsen
    TECHSPEC® components are designed, specified, or manufactured by Edmund Optics. Learn More

    VIS 0° beschichtete PCX Linsen
    • AR beschichtet für < 0,4 % Reflexion pro Oberfläche bei 425 - 675 nm
    • Entwickelt für einen Einfallswinkel von 0°
    Plankonvexe Linsen (PCX) mit NIR-I Beschichtung
    TECHSPEC® components are designed, specified, or manufactured by Edmund Optics. Learn More

    Plankonvexe Linsen (PCX) mit NIR-I Beschichtung
    • AR beschichtet für < 0,5 % Reflexion pro Oberfläche bei 600 - 1050 nm
    • Entwickelt für einen Einfallswinkel von 0°
    NIR II beschichtete plankonvexe (PCX) Linsen
    TECHSPEC® components are designed, specified, or manufactured by Edmund Optics. Learn More

    NIR II beschichtete plankonvexe (PCX) Linsen
    • AR-Beschichtung hat eine Reflexion von < 0,7 % pro Oberfläche zwischen 750 - 1550 nm
    • Entwickelt für einen Einfallswinkel von 0°
    Plankonvexe Linsen mit VIS-EXT Beschichtung
    TECHSPEC® components are designed, specified, or manufactured by Edmund Optics. Learn More

    Plankonvexe Linsen mit VIS-EXT Beschichtung
    • Breitband-Antireflexbeschichtung für das sichtbare Spektrum mit verbesserten UV-Eigenschaften
    • Reflexion pro Oberfläche < 0,5% im Bereich von 350 – 700 nm
    • Für 0° Einfallswinkel ausgelegt
    VIS-NIR beschichtete PCX Linsen
    TECHSPEC® components are designed, specified, or manufactured by Edmund Optics. Learn More

    VIS-NIR beschichtete PCX Linsen
    • AR beschichtet für < 1,25 % Reflexion pro Oberfläche bei 400 - 1000 nm
    • < 0,25 % Reflexion bei 880 nm
    • Entwickelt für einen Einfallswinkel von 0°
    Plankonvexe Linsen mit YAG-BBAR Beschichtung
    TECHSPEC® components are designed, specified, or manufactured by Edmund Optics. Learn More

    Plankonvexe Linsen mit YAG-BBAR Beschichtung
    • Optimiert für R < 0,25% bei 532 nm und 1064 nm
    • AR-beschichtet, dadurch < 1,0% Reflexion pro Oberfläche im Bereich von 500 - 1100 nm
    • Für 0° Einfallswinkel ausgelegt
    Plankonvexe (PCX) Mikrolinsen
    TECHSPEC® components are designed, specified, or manufactured by Edmund Optics. Learn More

    Plankonvexe (PCX) Mikrolinsen
    • Durchmesser von gerade einmal 1 mm
    • Kurze Brennweite für die Integration in kompakte Systeme
    • Breitbandige Antireflexbeschichtungsoptionen verfügbar
    Dünne Ultrakurzpuls-plankonvexe (PCX) Linsen
    TECHSPEC® components are designed, specified, or manufactured by Edmund Optics. Learn More
    Neu
    ×

    Dünne Ultrakurzpuls-plankonvexe (PCX) Linsen
    • Ultradünne Mittendicke zur Reduzierung von GDD
    • Ideal für Ultrakurzpuls- und Laserfokussierungsanwendungen
    • UV- oder IR-Quarzglassubstrate
    PCX Linsen mit Beschichtung für 405 nm Laserlinien
    TECHSPEC® components are designed, specified, or manufactured by Edmund Optics. Learn More

    PCX Linsen mit Beschichtung für 405 nm Laserlinien
    PCX Linsen mit Beschichtung für 532 nm Laserlinien
    TECHSPEC® components are designed, specified, or manufactured by Edmund Optics. Learn More

    PCX Linsen mit Beschichtung für 532 nm Laserlinien
    PCX Linsen mit Beschichtung für 633 nm Laserlinien
    TECHSPEC® components are designed, specified, or manufactured by Edmund Optics. Learn More

    PCX Linsen mit Beschichtung für 633 nm Laserlinien
    PCX Linsen mit Beschichtung für 785 nm Laserlinien
    TECHSPEC® components are designed, specified, or manufactured by Edmund Optics. Learn More

    PCX Linsen mit Beschichtung für 785 nm Laserlinien
    PCX Linsen mit Beschichtung für 1064 nm Laserlinien
    TECHSPEC® components are designed, specified, or manufactured by Edmund Optics. Learn More

    PCX Linsen mit Beschichtung für 1064 nm Laserlinien
    PCX Linsen mit Beschichtung für 1550 nm Laserlinien
    TECHSPEC® components are designed, specified, or manufactured by Edmund Optics. Learn More

    PCX Linsen mit Beschichtung für 1550 nm Laserlinien
    Plankonvexe Linsen (PCX) aus UV Quarzglas
    TECHSPEC® components are designed, specified, or manufactured by Edmund Optics. Learn More

    Plankonvexe Linsen (PCX) aus UV Quarzglas
    • UV-Quarzglas
    • Wellenlängenbereich von 200 nm bis 2,2 µm
    • Verschiedene Beschichtungsoptionen verfügbar
    Laserlinien-beschichtete PCX-Linsen aus Quarzglas - 405 nm
    TECHSPEC® components are designed, specified, or manufactured by Edmund Optics. Learn More

    Laserlinien-beschichtete PCX-Linsen aus Quarzglas - 405 nm
    • <0,25 % Reflexion bei 405 nm für Anwendungen mit 405 nm Diodenlasern
    • Durchmesser von 5 - 50 mm verfügbar
    • Ausführungen mit effektiven Brennweiten von 10 - 250 mm erhältlich
    • 532 nm, 633 nm, 1064 nm, and 1550 nm V-Beschichtungen erhältlich
    Laserlinien-beschichtete PCX-Linsen aus Quarzglas - 532 nm
    TECHSPEC® components are designed, specified, or manufactured by Edmund Optics. Learn More

    Laserlinien-beschichtete PCX-Linsen aus Quarzglas - 532 nm
    • <0,25 % Reflexion bei 532 nm für die 2. Harmonische von Nd:YAG-Lasern
    • Durchmesser von 5 - 50 mm verfügbar
    • Ausführungen mit effektiven Brennweiten von 10 - 250 mm erhältlich
    • 405nm, 633nm, 1064nm, and 1550nm V-Beschichtungen erhältlich
    Laserlinien-beschichtete PCX-Linsen aus Quarzglas - 633 nm
    TECHSPEC® components are designed, specified, or manufactured by Edmund Optics. Learn More

    Laserlinien-beschichtete PCX-Linsen aus Quarzglas - 633 nm
    • <0,25 % Reflexion bei 633 nm für HeNe-Laseranwendunges
    • Durchmesser von 5 - 50 mm verfügbar
    • Ausführungen mit effektiven Brennweiten von 10 - 250 mm erhältlich
    • 405nm, 532nm, 1064nm, and 1550nm V-Beschichtungen erhältlich
    Laserlinien-beschichtete PCX-Linsen aus Quarzglas - 1.064 nm
    TECHSPEC® components are designed, specified, or manufactured by Edmund Optics. Learn More

    Laserlinien-beschichtete PCX-Linsen aus Quarzglas - 1.064 nm
    • <0.25% Reflexion bei 1064 nm bei Faser- und Nd:YAG Anwendungen
    • Durchmesser von 5 - 50 mm verfügbar
    • Ausführungen mit effektiven Brennweiten von 10 - 250 mm erhältlich
    • 405nm, 532nm, 633nm, and 1550nm V-Beschichtungen erhältlich
    Laserlinien-beschichtete PCX-Linsen aus Quarzglas - 1.550 nm
    TECHSPEC® components are designed, specified, or manufactured by Edmund Optics. Learn More

    Laserlinien-beschichtete PCX-Linsen aus Quarzglas - 1.550 nm
    • <0,25 % Reflexion bei 405 nm
    • Durchmesser von 5 - 50 mm verfügbar
    • Ausführungen mit effektiven Brennweiten von 10 - 250 mm erhältlich
    • 532 nm, 633 nm, 1064 nm, and 1550 nm V-Beschichtungen erhältlich
    Plankonvexe Linsen (PCX) für Laseranwendungen
    TECHSPEC® components are designed, specified, or manufactured by Edmund Optics. Learn More

    Plankonvexe Linsen (PCX) für Laseranwendungen
    • Garantierte Laserzerstörschwelle
    • 10-5 Oberflächenqualität
    • λ/10 Oberflächengenauigkeit
    &lambda;/20 PCX Linsen
    TECHSPEC® components are designed, specified, or manufactured by Edmund Optics. Learn More

    λ/20 PCX Linsen
    • λ/20 Oberflächenebenheit
    • unbeschichtet oder mit einer Auswahl an Nd:YAG Laser-Beschichtungsoptionen verfügbar
    • komplettes Datenpaket inkl. Interferogramm und Messergebnissen für geometrische Toleranzen im Lieferumfang enthalten
    PCX Kondensorlinsen
    PCX Kondensorlinsen



    • Große Abmessungen von 100 bis 250 nm Durchmesser verfügbar
    • Überlegene Präzision gegenüber Spritzgussoptiken
    • 350 - 2200 nm Wellenlängenbereich



    Plankonvexe Linsen aus Kalziumfluorid
    TECHSPEC® components are designed, specified, or manufactured by Edmund Optics. Learn More

    Plankonvexe Linsen aus Kalziumfluorid
    • Mehr als 90% Transmission zwischen 200 nm - 7 μm
    • Niedriger Brechungsindex
    • Vakuumgeeignetes UV-Substrat
    Plankonvexe Linsen (PCX) aus Zinkselenid (ZnSe)
    TECHSPEC® components are designed, specified, or manufactured by Edmund Optics. Learn More
    Neu
    ×

    Plankonvexe Linsen (PCX) aus Zinkselenid (ZnSe)
    • Entwickelt von Edmund Optics®, gefertigt von II-VI
    • Hochwertiges ZnSe-Material
    • Ohne Beschichtung oder mit breitbandiger Anti-Reflex-Beschichtung verfügbar
    Plankonvexe Germaniumlinsen (PCX)
    TECHSPEC® components are designed, specified, or manufactured by Edmund Optics. Learn More

    Plankonvexe Germaniumlinsen (PCX)
    • Wellenlängenbereich 2 - 16 μm
    • Robustes, haltbares Material
    • Ideal für Wehrtechnik-, Sicherheits- und Wärmebildgebungsanwendungen
    • Weitere Infrarotlinsen aus anderen Substraten ebenfalls erhältlich
    Plankonvexe Siliziumlinsen
    TECHSPEC® components are designed, specified, or manufactured by Edmund Optics. Learn More

    Plankonvexe Siliziumlinsen
    • Wellenlängenbereich 1,2 - 7 μm
    • Geringe Dichte und Streuung
    • Brennweiten zwischen 25 und 250 mm lieferbar
    • Weitere Infrarotlinsen aus anderen Substraten ebenfalls erhältlich
    Zinkselenid PCX Linsen
    Zinkselenid PCX Linsen
    • Einsetzbar zwischen 600nm und 16μm
    • Geringe Dispersion
    Plankonvexe Siliziumlinsen (PCX)
    Plankonvexe Siliziumlinsen (PCX)
    • Geringe Dispersion und Dichte
    • Transmission zwischen 1,2 und 7μm
    PCX- und Einzellinsenkits
    TECHSPEC® components are designed, specified, or manufactured by Edmund Optics. Learn More

    PCX- und Einzellinsenkits
    • Einfaches Linsenkit beinhaltet PCX, DCX, PCV und DCV Linsen
    • Kits erhältlich für Linsen mit 12 mm und 25 mm Durchmesser
    • Unbeschichtet oder mit breitbandiger Antireflexbeschichtung erhältlich
    N-K5 Linsen
    N-K5 Linsen
    • N-K5 Substrat
    • Verschiedene Antireflexions- (AR-) Beschichtungen
    • PCX- und DCX-Optionen verfügbar
    Plankonvexe (PCX) Linsen mit Telekom-NIR Beschichtung
    Plankonvexe (PCX) Linsen mit Telekom-NIR Beschichtung



    • Positive Brennweite
    • Mikro-PCX Linsen zur Lichtsammlung und -fokussierung
    • Verschiedene Beschichtungsoptionen verfügbar: Unbeschichtet, MgF2, und NIR I



    PCX Linsen mit Beschichtung für 980 nm Laserlinien
    TECHSPEC® components are designed, specified, or manufactured by Edmund Optics. Learn More

    PCX Linsen mit Beschichtung für 980 nm Laserlinien
    PCX Linsen mit Beschichtung für 1310 nm Laserlinien
    TECHSPEC® components are designed, specified, or manufactured by Edmund Optics. Learn More

    PCX Linsen mit Beschichtung für 1310 nm Laserlinien

    ×
