Kinematische optische Halterungen der E-Serie

Die kinematischen optischen Spiegelhalterungen der E-Serie sind eine ideale und kostengünstige Lösung, um runde Optiken in metrischen oder englischen Größen zwischen 12,5 oder 12,7 mm und 100 oder 101,6 mm zu montieren. Die Verstellschrauben mit M6 x 0,25 (101,6 TPI) ermöglichen eine glatte Bewegung bei präzisen Winkeleinstellungen (±3,5°). Die Verstellschrauben können über den Verstellknopf per Hand oder mit einem Sechskantschlüssel (2 mm Größe) durch den schwarz eloxierten Verstellknopf mit geringer Streuung hindurch verstellt werden. Der Knopf kann entfernt werden, um die Gesamtgröße zu verringern. Die optischen Spiegelhalterungen der E-Serie sind ideal für Anwendungen im Bereich F&E, die Prototypenfertigung und OEM-Systeme und bieten ein sehr gutes Preis-Leistungs-Verhältnis.

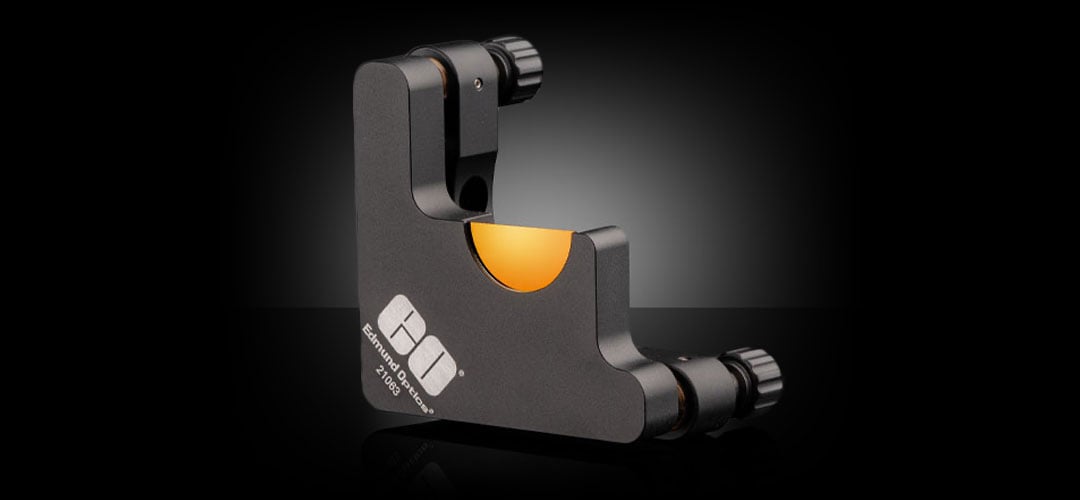

Kinematische optische Spiegelhalterungen der E-Serie in D-Form

Ideale Halterung für scharfkantige 1"-Ablenkungsspiegel
Günstiger Preis
Verstellschrauben mit M6 x 0,25 (101,6 TPI)

Gewindeadapter für die kinematischen Halterungen der E-Serie

Adaption der Gewinde kinematischer oder fester Spiegelhalterungen an Tubusgewinde
Verfügbar mit den Gewinden S-Mount, C-Mount, T-Mount, SM05, SM1 und SM2
Versionen mit Durchbohrung verfügbar für Komponenten des Multi-Element Tubus-Systems

Kinematische optische Spiegelhalterungen der E-Serie

Top-Seller

Nützliche Halterung für Experimente und OEM-Systeme
Günstiger Preis
Versionen mit 0,5“- 4,0“ Durchmesser verfügbar
Verstellschrauben mit M6 x 0,25 (101,6 TPI)

Kinematische optische Spiegelhalterungen der E-Serie mit Aussparung

120°-Aussparung für die Montage von Strahlteilern und transmittierenden Optiken
Günstiger Preis
Nützliche Halterungen für Experimente und OEM-Systeme

E-Series Adjustable Size Kinematic Optical Mounts

Größenverstellbare kinematische optische Halterungen der E-Serie

Nützliche Halterung für Experimente und OEM-Systeme
Kompatibel mit rechteckigen Optiken zwischen 3 und 38,1 mm
Kompatibel mit Optikdurchmessern zwischen 4 und 40 mm
Verstellschrauben mit M6x0,25 (101,6 TPI)

Kompatibilität

Kinematische optische Halterungen der E-Serie haben angesenkte Löcher für M4- oder 8-32-Schrauben mit einem M6x1,0-Innengewinde zur Erhöhung der Vielseitigkeit und für eine direkte Kompatibilität zu den TECHSPEC^® metrischen Edelstahlstangen und Stangen mit Standfuß sowie allen weiteren Befestigungsmöglichkeiten nach Industriestandard.

Die Halterungen der E-Serie haben eine optische Achsenhöhe von 25,4 mm, die sich in Schritten von 12,7 mm erhöht, wenn die Halterungen größer werden. Dies macht die E-Serie direkt kompatibel mit Optikhalterungen nach Industriestandard und den TECHSPEC^® kinematischen optischen Spiegelhalterungen. Die TECHSPEC^® metrischen Edelstahlstangen und Stangen mit Standfuß wurden ebenfalls mit Höhenabstufungen von 25,4 mm entwickelt, sodass Systemaufbau und Integration schnell und einfach möglich sind.

Die kinematischen optischen Spiegelhalterungen der E-Serie mit 76,2 mm und 101,6 mm Größe haben zwei zusätzliche Löcher mit 3 mm Durchmesser, die um 25 mm vom Befestigungsloch versetzt sind und eine einfachere und präzisere Ausrichtung vor allem für OEM-Anwendungen ermöglichen.

Häufig gestellte Fragen

Welche Optiken sind mit den kinematischen optischen Spiegelhalterungen der E-Serie kompatibel?

Die kinematischen optischen Spiegelhalterungen der E-Serie wurden für runde Optiken mit 0,5“, 1“, 2“, 3“ und 4“ Durchmesser entwickelt (metrische Durchmesser von 12,5 mm, 25 mm, 50 mm, 75 mm und 100 mm sind ebenfalls kompatibel, hier kommt es allerdings zu einer geringfügigen Änderung der optischen Achsenhöhe). Die Versionen mit Aussparung sind für Durchmesser von 0,5“, 1“ und 2“ verfügbar und ideal für die Montage von Strahlteilern, da hier die Kanten der Halterung bei größeren Einfallswinkeln nicht die Strahlen abschneiden. Sie sind ebenfalls gut für die Montage von zwei reflektierenden Optiken in kompakten Systemen geeignet. Generell ist die hier verwendete Befestigung über drei Punkte ideal für die Halterung von Spiegeln und Strahlteilern.

Was ist der Unterschied zwischen den kinematischen optischen Spiegelhalterungen der E-Serie und den TECHSPEC® kinematischen optischen Spiegelhalterungen?

Die E-Serie ist ein preiswerter Einstieg in das Sortiment der kinematischen Halterungen von Edmund Optics und beinhaltet alle wichtigen Eigenschaften für Wissenschaftler, Ingenieure und Studenten. Unten finden Sie einen Vergleich der E-Serie und der TECHSPEC^® kinematischen Halterungen.

Was sind die idealen Anwendungen für die Halterungen der E-Serie?

Die E-Serie wurde für OEM-Integrationen entwickelt. Sie hat eine kompakte Größe, ist mit fünf verschiedenen Durchmessern verfügbar, bietet schlaue Montagemöglichkeiten und abnehmbare Einstellknöpfe. Diese Eigenschaften machen die E-Serie ebenfalls ideal für Laboraufbauten in Forschung und Lehre.

Produktlinie	E-Serie	TECHSPEC^®
E-Serie im Vergleich zu TECHSPEC^®
Gewinde der Verstellschrauben	101,6 TPI	100 TPI
Verstellschrauben	abnehmbare Knöpfe	abnehmbare Knöpfe
Material der Schrauben an Kontaktflächen	gehärteter Edelstahl	gehärteter Edelstahl
Verkipp-/Neigebereich	±3,5°	±5°
Gewinde zur Befestigung	M4, 8-32 und M6x1,0	M4 und 8-32
Anzahl der Einstellschrauben	2	2 oder 3
Kompatible Optikdurchmesser	0,5”, 1”, 2”, 3” und 4”	0,5”, 1” und 2”
Zusätzliche Eigenschaften		Aussparungen für eine einfachere Optikplatzierung
		Feststellschrauben mit Kupferspitze
