Strahlradius, ω(z) (mm): --
Krümmungsradius, R(z) (mm): --
Rayleighlänge, ZR (mm): --
Radius bei Rayleighlänge, ωR(b/2): --
Divergenz (halber Winkel), θ (mrad): --

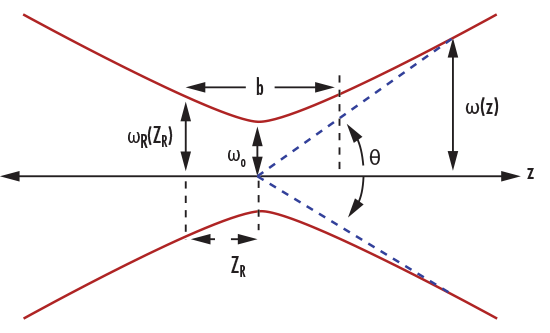

| $$ z_R = \frac{\pi \omega_0 ^2}{\lambda} $$ |
| $$ \omega \! \left( z \right) = \omega_0 \sqrt{1 + \left( \frac{z}{z_R} \right) ^2} $$ |
| $$ z_R = \frac{b}{2} $$ |
| $$ R \! \left( z \right) = z \left[ 1 + \left( \frac{z_R}{z} \right)^2 \right] $$ |
| $$ \theta = \frac{\lambda}{\pi \, \omega_0} $$ |
| λ | Wellenlänge |
| zR | Rayleighlänge |
| z | Axiale Entfernung |
| ω(z) | Strahlradius |
| ω0 | Strahltaille |
| b | Confocal Parameter |
| ωR(b/2) | Radius bei Rayleighlänge |
| R(z) | Krümmungsradius |
| θ | Divergenz (halber Winkel) |
Mathematisches Modell zur Strahlausbreitung von Gaußstrahlen durch Verwendung einfacher geometrischer Parameter. Der Rechner verwendet Näherungen erster Ordnung und geht von einer TEM00-Mode aus, um die Punktgröße des Strahls zu bestimmen. Bitte beachten Sie, dass die realen Ergebnisse aufgrund von Strahlqualität und Anwendungsumgebung abweichen können.
