12,5mm D. x 75mm eff. Brw. UV-VIS Beschichtung, UV PCX Zylinderlinse

Name: 12,5mm D. x 75mm eff. Brw. UV-VIS Beschichtung, UV PCX Zylinderlinse
Brand: TECHSPEC
SKU: 86-044
Price: €99,95

Produkt #86-044 Ausverkauf

- +

€99,95

Stk. 1+
€99,95

Mengenrabatte
Angebotsanfrage

+ Merkliste

Vergleichen

Downloadbereich

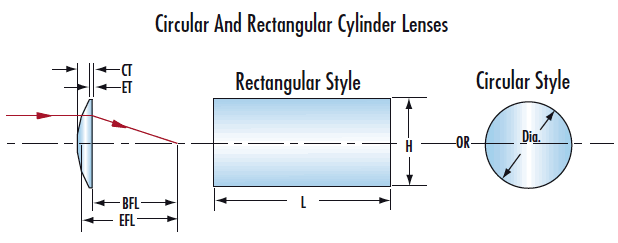

Durchmesser (mm):

12.50 +0.0/-0.2

Effektive Brennweite EFL (mm):

75.00

Fused Silica (Corning 7980)

Blende:

6.00

Numerische Apertur NA:

0.08

Beschichtung:

UV-VIS (250-700nm)

Typ:

Cylinder Lens, Plano-Convex

Wellenlängenbereich (nm):

250 - 700

Hintere Brennweite BFL (mm):

73.63

Mittendicke CT (mm):

2.00

Toleranz Mitten-
dicke (mm):

±0.1

Beschichtungsspezifikation:

R_abs ≤1.0% @ 350 - 450nm
R_avg ≤1.5% @ 250 - 700nm

Randdicke ET (mm):

1.43

Toleranz Brennweite (%):

±3

Radius R (mm):

34.39

Oberflächenqualität:

40-20

Typische Energiedichtegrenze:

3 J/cm² @ 355nm, 10ns
5 J/cm² @ 532nm, 10ns

Toleranz Keilwinkel (Bogenminuten):

15.00

3 J/cm² @ 355nm, 10ns
5 J/cm² @ 532nm, 10ns

Konformität mit Standards

RoHS 2015:

Konform

Reach 224:

Konform

Konformitätszertifikat:

Anzeigen

Beschreibung Produktfamilie

Exzellente UV-Transmission
Niedriger Wärmeausdehnungskoeffizient
Präzises Design

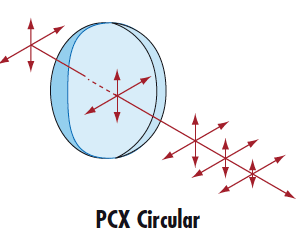

Unsere TECHSPEC^® Plankonvexen (PCX) Zylinderlinsen aus UV-Quarzglas sind ideal für die UV-Strahlformung oder für Anwendungen in rauen Umgebungen geeignet. Zylinderlinsen fokussieren das Licht in nur einer Richtung und werden häufig mit linearen Sensorarrays eingesetzt oder um aus einem kollimierten Laserstrahl eine Linie zu erzeugen. Kontaktieren Sie unser Vertriebsbüro, wenn Sie kundenspezifische Beschichtungen benötigen.

UV FS Transmission Curve
