Alle 8 Produkte der Produktfamilie

Kinematischer Spiegelhalter, 50 mm, Einstellung oben

Lager #55-004
€236,00
Stk. 1+
€236,00
Mengenrabatte
Angebotsanfrage

Typ:
Adjustable - Tip-Tilt
Type of Adjustment Screws:
Lead Screw
Optiktyp:
Circular
Optikdurchmesser (mm):
50.0
Freie Apertur CA (mm):
47.0
Min. Dicke der kompatiblen Optiken (mm):
3.0
Feiner Neigewinkel (°):
±2
Feiner Kippwinkel (°):
±2
Compatible Post:
M6 x 1.0

Konformität mit Standards

RoHS 2015:

Beschreibung Produktfamilie

  • Neigung und Drehung über Mikrometer oder Verstellschraube
  • Farblich kodierte Knöpfe für Drehung und Neigung
  • Feststellschraube und Delrin®-Pads fixieren die optische Komponente
  • Für den Aufbau werden Stangen und Stangenhalter benötigt

Kinematische Halterungen mit Einstellung an der Oberseite können an Stangen oder andere Optomechaniken angebaut werden und bieten so eine sichere Halterung für optische Komponenten. Durch die an der Oberseite der Halterungen angeordneten Mikrometer- bzw. Verstellschrauben wird der Systemaufbau nicht behindert. Die M6 Gewindebohrung für den Aufbau ist so positioniert, dass sich die Oberfläche des gehalterten Spiegels so nah wie möglich an der Achse der Stange befindet. Kinematische Halterungen mit Einstellung an der Oberseite bestehen aus schwarz eloxiertem Aluminium. Für die Befestigung auf Lochplatten werden Edelstahlstangen und Stangenhalterungen benötigt.

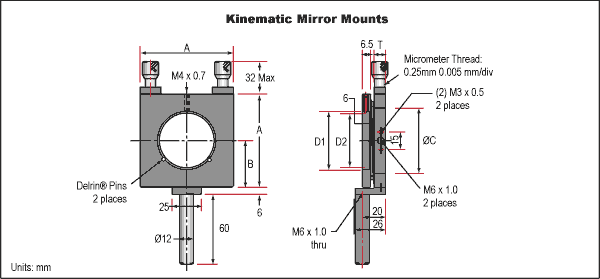

Technische Informationen


Optic Diameter D1 (mm) Clear Aperture, D2 (mm) A (mm) B (mm) C (mm) Stock No.
25.00 22.00 60.00 30.00 36.00 #56-327
#56-238*
25.40 22.00 60.00 30.00 36.00 #55-003
#55-456*
50.80 47.00 80.00 40.00 56.00 #55-005
#56-326*
50.00 47.00 80.00 40.00 56.00 #55-457*
* with micrometer
