Kundenspezifische Polymerpolarisatoren


  • Breites Angebot an Polymerpolarisatoren für Anwendungen im sichtbaren Bereich

  • Kundenspezifische Größen und Formen für lineare und zirkulare Polarisatoren und Verzögerer

  • Laminierung auf Glas oder Plastiksubstrate für höhere Stabilität

  • Keine Mindestbestellmenge, kurze Lieferzeiten

Überblick über kundenspezifische Polymerpolarisatoren

Edmund Optics® fertigt kundenspezifische Polarisationsfilter und Verzögerer in einer Vielzahl von Größen und Formen bei ITOS, der deutschen Fertigungsstätte nach dem neuesten Stand der Technik. Polymere können passend zugeschnitten werden und auf oder zwischen Glas- oder Plastiksubstrate laminiert werden, um mehr Stabilität zu bieten. Ein großer Lagerbestand von üblichen Polarisationsfilmen ermöglicht eine schnelle Fertigung von kleinen Bestellmengen, typische Lieferzeit sind 4 bis 5 Arbeitstage. Die nach DIN ISO 9001:2015 zertifizierte zertifizierte Fertigungsstätte garantiert Zuverlässigkeit und hohe Qualität in der Serienfertigung.

Kontaktieren Sie uns noch heute, um mit einem Experten zu sprechen, technischen Support oder ein umgehendes Angebot zu erhalten.

Fertigungsmöglichkeiten

Egal ob Sie kleine Stückzahlen für Prototypen oder große Stückzahlen nach Zeichnungen für OEM-Systeme benötigen, wir haben die passenden Fertigungsmöglichkeiten für Polarisatoren um den Erfolg Ihres Projektes sicherzustellen.

Lineare Polarisatoren

  • Lineare Polarisationsfilme mit einer großen Auswahl an Spezifikationen
  • PMMA Plastik- oder Glaslaminierung möglich für höhere Stabilität
  • Freiform- und Baugruppenfertigung auf Anfrage möglich für Glas- oder Plastiksubstrate
Erfahren Sie mehr
Lineare Polarisatoren
Fertigungsmöglichkeiten lineare Polarisatoren
SpezifikationenLinearer PolarisationsfilmPMMA laminiertGlas laminiertWire-Grid Polarisationsfilm
Größe (mm) 3 x 3 - 600 x 1000 3 x 3 - 600 x 900 6 x 6 - 250 x 250 3 x 3 - 240 x 80
Durchmesser (mm) 3 - 600 3 - 600 6 - 250 3 - 80
Toleranz Größe (mm) ±0.20 ±0.10
Dicke (mm) 0,18 – 0,75 1,00 – 3,00 2,00 – 3,50 0,08
Transmission (%) Bis zu 4 85
Auslöschungsverhältnis Bis zu 1:30.000 1:4.250

*DIN ISO 2768-1m/c

Bitte beachten Sie: Die Spezifikationen oben sind die Obergrenzen der erreichbaren Leistung und können geringfügig abweichen. Die Toleranz der Winkelabweichung für lineare und zirkulare Polarisatoren und Verzögerer beträgt bis zu ±2° der Polarisations-/Verzögerungsrichtung. Die Polarisationsrichtung ist parallel zur ersten gelisteten Abmessung. Wenn eine Optik beispielsweise eine Größe von 50 x 60 mm hat, ist die Polarisationsrichtung parallel zur 50 mm langen Seite.

Alle Polarisatoren und Verzögerer werden mit einem Schutzfilm auf beiden Seiten geliefert, der vor der Nutzung entfernt werden muss.

Die schnelle Achse der Verzögerungsfilme ist parallel zur ersten gelisteten Abmessung des Produkts oder ist alternativ auf dem Schutzfilm markiert.

Wir behalten uns vor, die technischen Spezifikationen jederzeit anzupassen.

Verpackung: Kleine Teile werden in klaren Plastiktüten in Großpackungen verpackt, große Polarisationsfilme werden flach in Pappkartons verpackt und alle Polarisatoren, die nicht aus Glas sind, haben einen abziehbaren Schutzfilm auf beiden Seiten.

Verfügbare Materialien

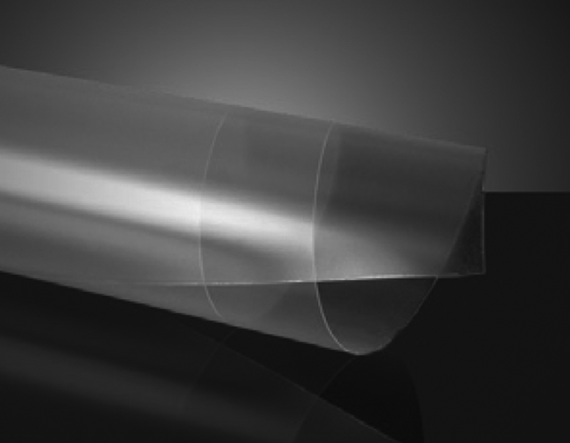

Auf Anfrage bieten wir unsere Polarisatoren und Verzögerungsfilme mit selbstklebendem Kleber (PSA) an, gerollt oder auf PMMA oder Glas laminiert. In der Tabelle unten finden Sie die Möglichkeiten für jedes Substrat.

Material Nur Film Film mit Kleber PMMA (Acryl) laminiert, einseitig Glas laminiert Gerollt
Einseitig Beidseitig
XP38
XP42
XP42HE
XP40HT
XP44
CP42HE
WP140HE
WP280
WP560

Alle Materialien außer XP38 sind außerdem nur als Film in Standardgrößen auf unseren Produktseiten verfügbar.

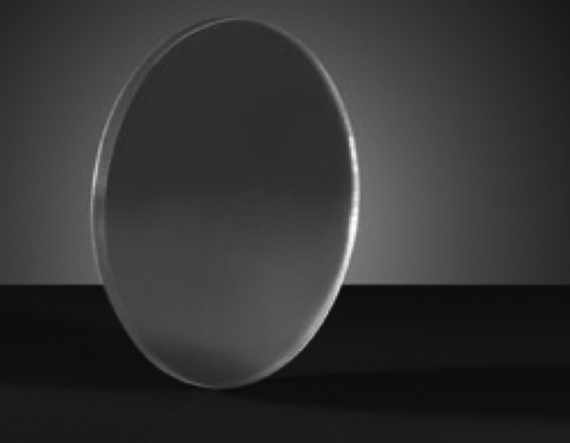

Lineare und zirkulare Polarisatoren im Glasverbund

Wir bieten linearen und zirkularen Polarisationsfilm an, der zwischen zwei Glasscheiben in optischer Qualität laminiert ist. Das laminierte Produkt wird poliert, um eine glatte und flache Oberfläche zu erhalten und ist somit auch für High-End-Bildverarbeitungssysteme geeignet. Polarisatoren im Glasverbund sind ideal für Anwendungen wie industrielle Bildverarbeitung und digitale Bildgebung geeignet. Optionale Antireflexionsbeschichtungen sind auf Anfrage erhältlich.

Gekreuzte Polarisatoren

Benötigen Sie für Ihre Anwendung gekreuzte Polarisatoren? Wir können Polarisatoren mit verschiedenen Orientierungen der Polarisationsachse auf ein einziges Substrat aufbringen, um z.B. gekreuzte Polarisatoren für Kameraobjektive oder Beleuchtungen herzustellen. Gekreuzte Polarisatoren sind ideal geeignet, um Glanz in Bildverarbeitungsanwendungen zu reduzieren. Bitte kontaktieren Sie uns um Ihre Anforderungen zu besprechen.

Halterungen für optische Filter

Filterhalterungen für die einfache Befestigung von Polarisatoren an Kameraobjektiven oder anderem optischen Zubehör sind auf Anfrage verfügbar. Die Halterungen werden je nach Anforderung aus Aluminium, Messing oder Kunststoff hergestellt.

Fertigungsausstattung

  • Reinraum mit Rollen- und Bogenlaminatoren
  • Laserschneidemaschinen
  • CNC-Zentriermaschine
  • Wasserstrahlschneidemaschine

Messtechnik

  • Spektrophotometer
  • Zygo® Interferometer
  • Bildverarbeitungs-Messsystem

Häufig gestellte Fragen (FAQ)

FAQ  In welchen Dicken sind Polarisationsfolien lieferbar?
Lineare Polarisationsfolien werden üblicherweise in der Dicke 180 µm (0,18 mm) hergestellt. Je nach Anforderungen des Kunden, z.B. höhere Stabilität, können wir diese Folie auf unterschiedlich dicke Trägermaterialen, wie TAC oder PMMA, auflaminieren, um verschiedene Dicken zu erhalten. Typische Dicken sind 0,18 mm, 0,4 mm, 0,75 mm, 2 mm und 3 mm.
FAQ  Werden die Polarisationsfolien mit Schutzfolien geliefert?

Alle Polarisatoren werden mit einer beidseitigen Schutzfolie versehen, um diese gegen Zerkratzen beim Transport zu schützen. Je nach Typ können unterschiedliche Schutzfolien Verwendung finden. Die Schutzfolien müssen vor der Anwendung entfernt werden

FAQ  Hat die Dicke des Polarisators einen Einfluss auf die optischen Eigenschaften?

Die Polarisationseigenschaften werden durch die unterschiedlichen Trägermaterialien nicht beeinflusst. Diese sind optisch neutral, die Polarisationseigenschaften bleiben erhalten.

FAQ  Kann die Folie von mir zugeschnitten werden?

Alle Polarisationsfolien können mit einfachen Werkzeugen, z.B. Schere, Hebelschere, Stanzwerkzeug zugeschnitten werden, ausgenommen sind Laminate. Vorsicht ist geboten, wenn es sich um selbstklebende Folien handelt und diese gestanzt werden sollen. Wir bieten auch Zuschnitte auf Sondermaße an.

FAQ  Sind Folienpolarisatoren für Laseranwendungen geeignet?

Nein, unsere Polarisationsfolien sind nicht für die Anwendung mit Lasern geeignet. Aus diesem Grund gibt es auch keine Angaben zur Zerstörschwelle. Manche Kunden, haben diese Polarisatoren zwar im sichtbaren Spektralbereich bei geringen Leistungen erfolgreich anwendet, tun dies jedoch auf eigenes Risiko. Während wir die gleichbleibende Qualität der Folien sicherstellen können, können wir leider keine Reklamationen aufgrund von Materialschäden akzeptieren, sie durch solche Anwendungen entstanden sind.

FAQ  Wie hoch ist die Temperaturbelastbarkeit der Folien?

Die XP42 Polarisationsfolie besitzt einen auf Jod basierenden Farbstoff, der für die Absorption der nicht gewünschten Schwingungsrichtungen des Lichtes verantwortlich ist. Steigt die Materialtemperatur auf über 80°C an wird der Farbstoff geschädigt. Für Anwendungen bis ca. 100°C ist der Folientyp XP40HT geeignet, da hier ein anderer, modifizierter Farbstoff verwendet wird.

FAQ  Wo liegt die Polarisationsrichtung der Folie?

Die Polarisationsrichtung, auch Durchlassrichtung genannt, liegt immer parallel zu dem in der Abmessung erstgenannten Maß. Bei einer Folie in der Abmessung 500 mm x 1.000 mm also parallel zu der 500mm Kante. Bei quadratischen Abmessungen wird die Polarisationsrichtung anhand eines Aufklebers auf der Schutzfolie angezeigt. Für diese Achsenorientierung gilt eine Toleranz von +/- 2°.

FAQ  Wie finde ich den richtigen linear Polarisator für meine Anwendung?

Unsere lineare Polarisationsfilter XP42 ist das vielseitigste Produkt unter unseren Polarisationsfolien. Bei Anwendungen mit erhöhter Temperaturbelastung z.B. in Beleuchtungssystemen empfehlen wir den Folientyp XP40HT. Mit XP44 kann ein Maximum an Transmission erzielt werden und mit XP42HE das höchstmögliche Kontrastverhältnis.

FAQ  Gibt es die Polarisatoren auch in Glas?

Den Folientyp XP42 bieten wir auch im Glasverbund an. Andere Folientypen können kundenspezifisch auf bzw. zwischen Gläsern laminiert werden. Bitte kontaktieren Sie uns, um ihre anwendungsspezifischen Anforderungen mit uns zu besprechen.

FAQ  In welcher maximalen Abmessung sind die Folien lieferbar? Gibt es Rollenware?

Unsere Folien sind je nach Typ in der max. Abmessung 500 mm x 1.000 mm und 600 x 900 mm lieferbar. Der Typ XP38 kann auch als Rollenware in der Breite 600 mm bis ca. 5 m geliefert werden.

Weiterführende Informationen

Videos

Die informativen Unternehmens- und Schulungsvideos enthalten sowohl einfache Tipps als auch anwendungsbezogene Produktdemonstrationen zur Verdeutlichung der Produktvorteile.

Laser Optics Lab: Coatings

Überblick Polarisatoren – Teil 1: Grundlagen der Polarisation

Polarization Overview - Part 2: Waveplates & Retarders (Advanced)

Überblick Polarisatoren - Teil 2: Wellenplatten & Verzögerer (für Fortgeschrittene)

Anwendungshinweise

Technische Informationen und Anwendungsbeispiele, darunter theoretische Grundlagen, Gleichungen, grafische Darstellungen und vieles mehr.

Einführung in die Polarisation
Lesen

Auswahlhilfe Polarisationsfilter
Lesen

Erfolgreiche Techniken zur Lichtpolarisation
Lesen

Grundlagen Wellenplatten und Verzögerer
Lesen

Angebotstool für mit Laser zugeschnittene
Polymerpolarisatoren und –verzögerer

Mehr erfahren



Auswahl des richtigen Polymerpolarisators

Wählen Sie aus den Polymerpolarisationsmaterialien unten aus, alle können auch kundenspezifisch angepasst werden.

Techspec Logo

Linearer Polarisationsfilm aus Kunststoff mit hohem Kontrast (XP42-200)

  • Ausgezeichnetes Auslöschungsverhältnis von 9000:1
  • Hohe Haltbarkeit durch Laminierung auf PMMA
  • Hohe Transmission von unpolarisiertem Licht zwischen 400 und 700 nm

Alle ansehen
