ID ProduktfamilieDie ID der Produktfamilie kann in das Suchfenster kopiert werden, um schnell die gewünschte Produktfamilie zu finden. #1630
TECHSPEC® components are designed, specified, or manufactured by Edmund Optics. Learn More

Telezentrische GoldTL™ Objektive

0.06X GoldTL™ Telecentric Lens (Mount Included), #58-260
#58-256 (0.73X)
#55-348 (0.125X)
#58-257 (0.36X)
#55-349 (0.25X)
#54-798 (0.5X)
#58-258 (0.18X)
#55-350 (1.0X)
#56-948 (0.08X)
#58-259 (0.09X)

0.06X GoldTL™ Telecentric Lens (Mount Included), #58-260

#58-256 (0.73X)

#55-348 (0.125X)

#58-257 (0.36X)

#55-349 (0.25X)

#54-798 (0.5X)

#58-258 (0.18X)

#55-350 (1.0X)

#56-948 (0.08X)

#58-259 (0.09X)

  • Zur Einstellung des Arbeitsabstands fokussierbar
  • Hoher Lichtdurchsatz f/6
  • Für Sensoren in den Formaten ½" und ⅔"
  • < 0,2° Telezentrie

Die telezentrischen TECHSPEC® GoldTL™ Objektive wurden speziell für Bildverarbeitung und Metrologie-Anwendungen konstruiert. Das einmalige, fokussierbare Design erlaubt eine Einstellung des Arbeitsabstands bei Einhaltung einer Telezentrie von < 0,2°. Diese Objektive zeichnen sich durch hohe Auflösung und geringe Verzeichnung aus und sind für ½" und ⅔" Sensoren erhältlich. Telezentrische TECHSPEC® GoldTL™ Objektive besitzen an der Vorderseite ein Filtergewinde zur einfachen Montage von Farbfiltern, Polfiltern oder anderen gefassten Komponenten. Sowohl die Apertur als auch die Fokusposition können mit Feststellschrauben fixiert werden, damit sie sich auch bei hoher Schwingungsbelastung nicht verstellen.

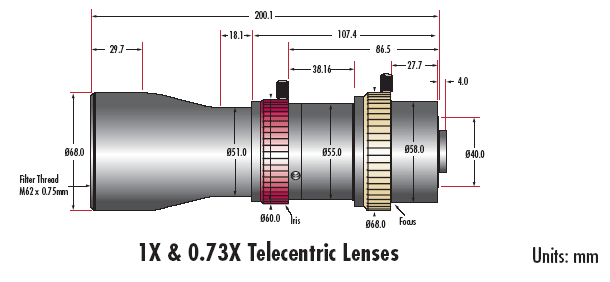

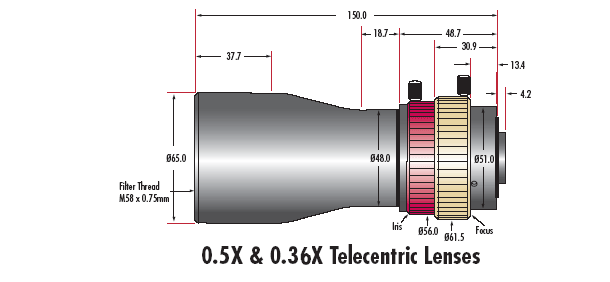

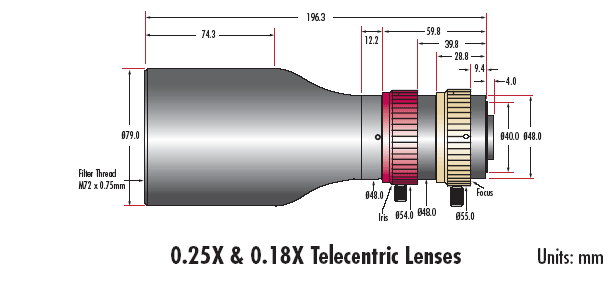

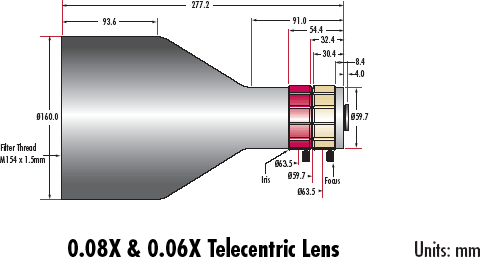

Technische Informationen

Telecentric Lens Mounting Clamp Dimensions
Stock No. A B C D E F G
#56-024 88mm 16mm 34mm 94mm 120mm 101.6mm 50mm
#56-025 85mm 17.5mm 32.5mm 91mm 120mm 101.6mm 48.5mm
#56-026 103mm 39.5mm 107mm 103mm 90mm 55.5mm
#56-027 134mm 55mm 148mm 134mm 122mm 81mm
