Alle 6 Produkte der Produktfamilie

100mm x 100mm Bühnengröße, metrisch, Z-Achse

Lager #62-298
€795,00 €596,25
Stk. 1-4
€795,00 €596,25
Stk. 5
€715,00 €536,25
Mengenrabatte
Angebotsanfrage


Type of Movement:
Linear (Z)
Material:
Aluminium Stage
Guide System:
Crossed Roller Bearing
Verstellung:
Metric Micrometer
Typ:
Metric
Bühnengröße (mm):
100 x 100
Höhenverstellung (mm):
±10
Verstellweg pro Umdrehung (mm):
0.5
Abweichung von gerader Linie (μm):
3
Angesenkte Durchbohrungen für Inbusschrauben:
(4) 4.5mm Diameters on 90mm Sq.
mittiges Loch:
M16 x 1
Gewinde:
(1) M16 x 1, (12) M4 x 0.7
Belastbarkeit (kg):
7
Gewicht (kg):
1.22

Konformität mit Standards

RoHS 2015:

Beschreibung Produktfamilie

  • Feine Bewegung über Mikrometerschrauben
  • Erhältlich in sechs Größen
  • Schwarz eloxiertes Aluminium
  • Feststellschraube

Über die Mikrometerschraube der Bühne können optische Komponenten präzise bewegt werden. Eine Umdrehung entspricht 0,5 mm. Die Höhenverstellung bei den 25 und 40 mm Bühnen beträgt ±2,5 mm und bei den 60 und 80 mm Bühnen ±5 mm.

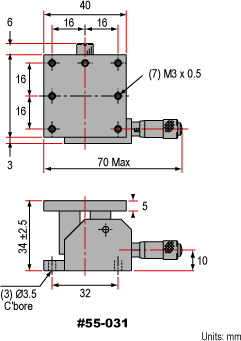

Die quadratische 40 mm breite und 8 mm dicke obere Adapterplatte #58-290 passt auf M3 Löcher und bietet Durchbohrungen für ¼ - 20 oder M6 Inbusschrauben. Kompatibel mit folgenden Bühnen: #55-029, #55-030, #55-031, #55-838, und #55-839.

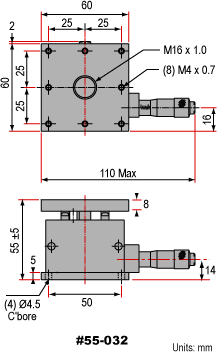

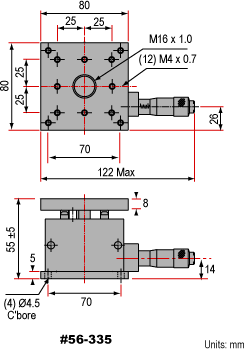

60 mm quadratische Bühnengröße, Z-Achse #55-032 und 80 mm quadratische Bühnengröße Z-Achse 56-335 sind kompatibel mit den folgenden Bühnen: #54-687, #55-032, #55-459, #55-527, #55-840, #55-841, #56-335 und #56-336.
