Plankonkave Linse, 3 mm Durchmesser x -6 mm Brennweite, NIR-I-beschichtet

Name: Plankonkave Linse, 3 mm Durchmesser x -6 mm Brennweite, NIR-I-beschichtet
Brand: TECHSPEC
SKU: 84-383
Price: €63,00

Produkt #84-383 Andere Beschichtungen

- +

€63,00

Stk. 1-9
€63,00

Stk. 10+
€56,75

Mengenrabatte
Angebotsanfrage

+ Merkliste

Vergleichen

Downloadbereich

Durchmesser (mm):

3.00 +0.0/-0.025

Effektive Brennweite EFL (mm):

-6.00

N-SF11

Blende:

2.00

Numerische Apertur NA:

0.25

Beschichtung:

NIR I (600-1050nm)

Typ:

Plano-Concave Lens

Wellenlängenbereich (nm):

600 - 1050

Hintere Brennweite BFL (mm):

-6.56

Fase:

Protective bevel as needed

Mittendicke CT (mm):

1.00

Toleranz Mitten-
dicke (mm):

±0.05

Zentrierung (Bogenminuten):

Freie Apertur CA (mm):

2.7

Beschichtungsspezifikation:

R_avg ≤0.5% @ 600 - 1050nm

Randdicke ET (mm):

1.17

Designwellenlänge Brennweite (nm):

587.6

Toleranz Brennweite (%):

±1

Radius R₁ (mm):

-4.71

Oberflächenqualität:

20-10

Typische Energiedichtegrenze:

7 J/cm² @ 1064nm, 10ns

Power (P-V) @ 632,8 nm:

1.5λ

Unregelmäßigkeit (P-V) @ 632,8 nm:

λ/4

Konformität mit Standards

RoHS 2015:

Konform

Reach 224:

Konform

Konformitätszertifikat:

Anzeigen

Beschreibung Produktfamilie

AR-beschichtet für <0,5% Reflexion pro Oberfläche bei 600 - 1050 nm
Entwickelt für einen Einfallswinkel von 0°
Verschiedenste Beschichtungsoptionen: unbeschichtet, MgF₂, VIS 0°, VIS-NIR, YAG-BBAR und NIR II

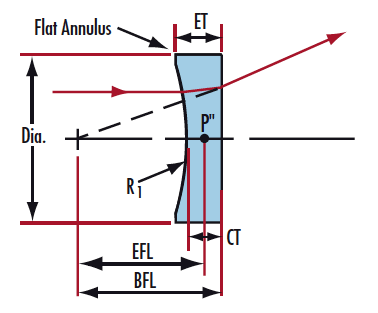

Plankonkave (PCV) Linsen haben eine plane und eine nach innen gekrümmte Oberfläche. Sie haben eine negative Brennweite und werden zur Bildverkleinerung oder zur Lichtstreuung verwendet. Alle Größenangaben in mm.
