Name: Motorisierte lineare Bühne, riemengetrieben, 500 mm Verstellweg
Brand: Zaber™
SKU: 22-234
Price: €2.388,00

Motorisierte lineare Bühne, riemengetrieben, 500 mm Verstellweg

Mehr Produkte von Zaber™

Produkt #22-234 3-4 Tage

- +

€2.388,00

Stk. 1+
€2.388,00

Mengenrabatte
Angebotsanfrage

Preise exklusiv der geltenden Mehrwertsteuer und Abgaben

+ Merkliste
Erstellen Sie einen Account oder melden Sie sich an, um auf gespeicherte Listen zuzugreifen.

Vergleichen

Downloadbereich

Art der Bewegung:

Linear (X)

Führungssystem:

Recirculating Ball Linear Guide

Verstellung:

Synchronous Belt

Typ:

Metric

Bühnengröße (mm):

650 x 134

Verstellweg (mm):

500

Genauigkeit (μm):

550

Spiel (μm):

< 250

Encoder:

Yes

Höhe (mm):

Belastbarkeit (kg):

Manuelle Verstellung / LED-Anzeige:

Yes

Hersteller:

Zaber Technologies Inc.

Hinweis:

Requires a 24-48 VDC power supply and either #15-295 for USB connectivity or #15-297 for RS-232 connectivity. A data cable (#15-296 or #15-299) can be used to daisy chain multiple stages together to control simultaneously.

Betriebstemperatur (°C):

0 - 50

Stromversorgung:

Power Supply Required and Sold Separately:
USA: #15-294
Europe: #15-294
Japan: #23-662
Korea: #33-773
China: #15-294

Wiederholbarkeit (μm):

< 20

Auflösung (μm):

7.03125

Geschwindigkeit (mm/Sek.):

3000 (Maximum)

Schubkraft (N):

Motor:

2-Phase Stepper

Gewicht (kg):

2.423

Computerschnittstelle:

USB with #15-295
RS-232 with #15-297

Maximaler Betriebsstrom (mA):

3500

Encoder-Typ:

Rotary Quadrature Encoder

Encoder-Auflösung:

400 CPR

Motor Installation Guide:

Motor Installation and Setup Guide can be found here

Konformität mit Standards

RoHS 2015:

Konform

Konformitätszertifikat:

Anzeigen

Reach 235:

Konform

Beschreibung Produktfamilie

Einsatz mit den meisten 40 mm T-Nut-Extrusionsrahmensystemen und Zubehör möglich
Verstellweg 500 mm oder 1000 mm
Steuerung manuell oder über RS-232 serielle Schnittstelle
Im Motor integrierter Drehgeber mit 400 Counts per Revolution (CPR)

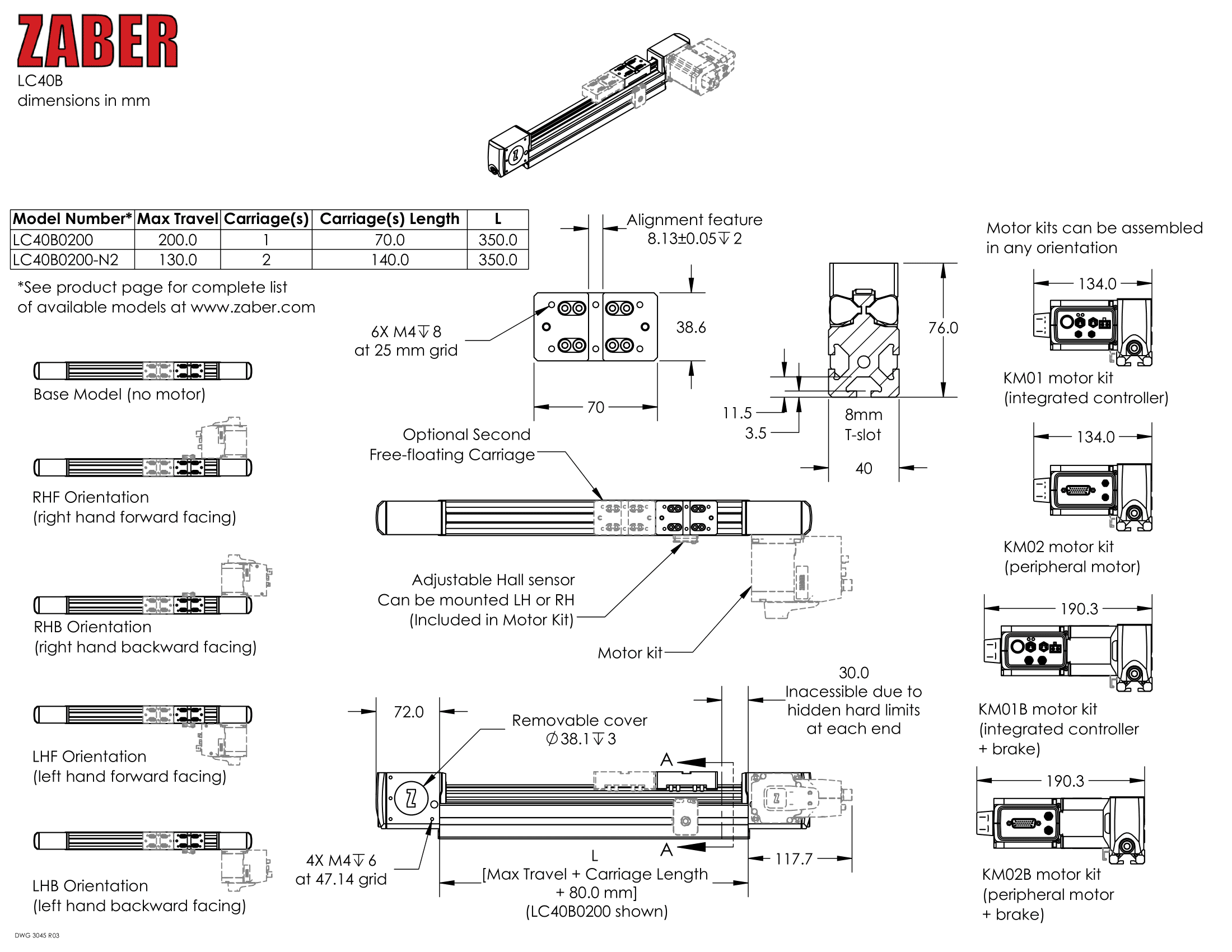

Die riemengetriebenen Positionierungsbühnen mit T-Nut von Zaber Technologies Inc., Kanada, sind computergesteuerte Bühnen auf einer modularen, erweiterbaren T-Nut-Extrusionsschiene. Die Bühnen sind kompatibel mit den meisten T-Nut-Extrusionsrahmensystemen und können somit einfach integriert werden. Die riemengetriebenen Positionierungsbühnen mit T-Nut können über den programmierbaren Joystick-Controller von Zaber (wird separat verkauft), über einen Computer mit RS-232- oder USB-Schnittstelle oder manuell über den integrierten Knopf an der Motoreinheit gesteuert werden. Auf der Oberseite der Bühne befinden sich sechs M4x0,7-Bohrungen in 25 mm Abstand. Jede Bühne verfügt über in den Schrittmotor integrierte Quadratur-Drehgeber mit einer Auflösung von 400 Counts per Revolution (CPR). Der integrierte Drehgeber sorgt für einen geschlossenen Regelkreis und die Erkennung und Wiederherstellung von Schlupf/Blockierung.

Bitte beachten Sie: Ein universelles Netzteil mit 24-48 V DC (erforderlich), Datenkabel für die Verbindung von mehreren Bühnen und Kabel für die Computerschnittstelle (USB oder RS-232) werden separat als Zubehör verkauft.
