Name: Asphärische Kondensorlinse, 80 mm Durchm. x 59 mm BW
SKU: 84-880
Price: €156,00

Asphärische Kondensorlinse, 80 mm Durchm. x 59 mm BW

Produkt #84-880 Andere Beschichtungen

- +

€156,00

Stk. 1-10
€156,00

Stk. 11+
€138,00

Mengenrabatte
Angebotsanfrage

+ Merkliste

Vergleichen

Downloadbereich

Zemax: zar

Zemax: zmx Code V

Durchmesser (mm):

80.00 +0.0/-0.5

Effektive Brennweite EFL (mm):

59.00

Numerische Apertur NA:

0.65

Hintere Brennweite BFL (mm):

37.5

B270

Toleranz Brennweite (%):

±7

Beschichtung:

Uncoated

Zentrierung (Bogenminuten):

≤20

Oberflächenqualität:

80-50 (typical)

Freie Apertur CA (mm):

Randdicke ET (mm):

2.8

Mittendicke CT (mm):

32.80 ±0.50

Blende:

0.8

Fase:

Protective bevel as needed

Asphärendurchmesser (mm):

77.0

Radius R₂ (mm):

Plano

Form der hinteren Fläche:

Plano

Wellenlängenbereich (nm):

350 - 2500

Konjugierter Abstand:

Infinite

Konformität mit Standards

RoHS 2015:

Konform

Reach 224:

Konform

Konformitätszertifikat:

Anzeigen

Beschreibung Produktfamilie

Gepresste Linsen für Beleuchtungszwecke
Asphärische oder sphärische Formen
Hohe numerische Aperturen

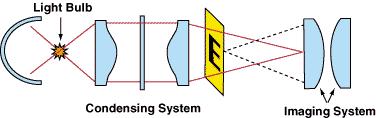

Kondensorlinsen sind gepresste Linsen für Beleuchtungsanwendungen. Kondensorlinsen werden aufgrund ihrer großen Aperturen und kurzen Brennweiten häufig für Emitter-Detektor-Anwendungen, Projektoren oder Kondensor-Beleuchtungen, beispielsweise zur Köhlerschen Beleuchtung, eingesetzt. Die asphärische Kondensorlinsen sind auf der asphärischen Seite gepresst und auf der Gegenseite geschliffen und poliert. Sie zeichnen sich dadurch durch hervorragende Qualität aus. Die plankonvexen (PCX) Kondensorlinsen sind beidseitig gepresste Linsen mit exzellenten Eigenschaften.
