Alle 7 Produkte der Produktfamilie

Metrische Drehbühne, 80 mm

60mm Dia. Precision Rotary Stage, #55-029
60mm Dia. Metric Rotary Stage, #55-030
#55-037
#55-038

60mm Dia. Precision Rotary Stage, #55-029

60mm Dia. Metric Rotary Stage, #55-030

#55-037

#55-038

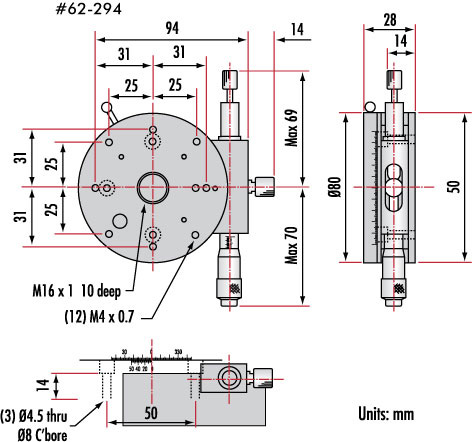

Lager #62-294
€398,00
Stk. 1-4
€398,00
Stk. 5+
€358,25
Mengenrabatte
Angebotsanfrage

Art der Bewegung:
Rotary
Material:
Aluminium Stage
Führungssystem:
Slide-Fit
Typ:
Metric
Verstellung:
Metric Micrometer
Bühnengröße (mm):
80 Dia.
Mittiges Loch:
M16 x 1
Gewinde:
(1) M16 x 1, (12) M4 x 0.7
Verstellweg (°):
±5 (Fine), 360 (Coarse)
Einteilung:
5'
Verstellweg pro Umdrehung (Bogenminute):
39.0
Konzentrizität (μm):
20
Belastbarkeit (kg):
6
Gewicht (kg):
0.5

Konformität mit Standards

RoHS 2015:

Beschreibung Produktfamilie

  • Präzise Mikrometerverstellung oder grobe manuelle Verstellung
  • Grobe Verstellung um 360°
  • Die Modelle mit Mikrometer bieten feine Verstellung um ±5°
  • Aus schwarz eloxiertem Aluminium

Die metrischen Drehbühnen besitzen ein gleitendes Führungssystem, das eine Drehung um 360° ermöglicht. Die Modelle mit Mikrometerverstellung haben ein präzises metrisches Mikrometer und einen Umschaltmechanismus, der einen Wechsel zwischen grober und feiner Einstellung (±5° an jeder Position) möglich macht. Das manuelle Modell bietet eine reibungslose manuelle Einstellung um 360° in 1° Schritten. Die metrischen Drehbühnen besitzen einen Feststellmechanismus, um die Position der Bühne zu fixieren. Für die Befestigung auf Lochplatten können die metrischen Grundplatten verwendet werden.
