BESCHICHTUNG DURCH
IONENSTRAHLSPUTTERN

 Reflexion >99,99%

 Beschichtungen werden wenig von Umwelteinflüssen wie z.B. Temperatur und Feuchtigkeit beeinträchtigt

 Die Oberflächenrauheit wird nicht länger durch die Beschichtung limitiert

 Beschichtungen für Wellenlängen zwischen 266 und 1600 nm

 Bestimmung der Gruppenverzögerungsdispersion (GDD) möglich für Ultrakurzpuls-Beschichtungen

Übersicht

Edmund Optics® entwickelt und fertigt optische Beschichtungen, die mit dem Ionenstrahlsputter-Verfahren (IBS) aufgebracht werden, einer Beschichtungstechnologie mit hoher Reproduzierbarkeit, die ideal für hochreflektierende Spiegel, Ultrakurzpuls-Spiegel und Filter mit scharfen Übergängen geeignet ist.

Vermessung hochreflektierender IBS-Beschichtungen mit dem Cavity-Ring-Down (CRD) Verlustmessgerät

  • Messtechnik nach dem neuesten Stand der Technik für hochreflektierende optische Komponenten
  • Hochsensitive Messung des Gesamtverlustes in ppm (parts per million)
  • Signalabfall wird gemessen in einem optischen Resonator mit Testoptik und Referenzspiegel
CRD loss meters produce a highly-sensitive loss measurement of signal decay rate, quantifying a component’s transmission, absorption, and scatter
Abbildung 1: Das CRD-Verlustmessgerät erzeugt eine hochsensitive Verlustmessung des Signalabfalls und gibt so Auskunft über die Transmission, Absorption und Streuung einer Komponente.
Loss measurements made using CRD are much more accurate for highly-reflective optics than direct transmission or reflection measurements made using a spectrophotometer
Abbildung 2: Verlustmessungen, die mit CRD erstellt wurden, sind für hochreflektierende Optiken viel genauer als direkte Transmissions- oder Reflexionsmessungen mit einem Spektrophotometer.
ERFAHREN SIE MEHR ÜBER
MESSTECHNIK FÜR HOCHREFLEKTIERENDE OPTIKEN

Hohe laserinduzierte Zerstörschwelle (LIDT)

IBS-Beschichtungen sind ideal für Laseroptiken geeignet, da sie eine hohe laserinduzierte Zerstörschwelle aufweisen.

Wellenlänge typische LIDT
355 nm 10 J/cm2 @ 20 ns, 10 Hz
532 nm 25 J/cm2 @ 20 ns, 10 Hz
1064 nm 30 J/cm2 @ 20ns, 10 Hz
Tabelle 1: Aufgrund kontinuierlicher Prozessoptimierungen werden die typischen LIDT-Werte mit der Zeit weiter verbessert.

IBS-Beschichtungen für Ultrakurzpulse

  • Beschichtungen mit Gruppenverzögerungsdispersion (GDD) nahe Null oder im hohen negativen Bereich
  • Minimieren oder kompensieren die hohe Dispersion, die in Ultrakurzpuls-Lasersystemen auftritt
  • Die kurze Pulsdauer von Ultrakurzpulslasern ist vorteilhaft für viele verschiedene Anwendungen
  • Weißlichtinterferometrie wird für die akkurate Messung der GDD verwendet

Superpolierte Substrate für IBS-Optiken

  • RMS-Oberflächenrauheit <1Å sorgt für minimale Streuung
  • Durchmesser bis zu 50 mm aus Quarzglas
  • Ergänzen die IBS-Beschichtung bei der Herstellung von Optiken mit extrem geringem Verlust

IBS-Standardkomponenten sind verfügbar für eine sofortige Lieferung

TECHSPECIBS-Laserlinienspiegel
  • IBS-Spiegelbeschichtungen sorgen für geringe Verluste und ein hohes Reflexionsvermögen
  • Garantierte hohe Laserzerstörschwellen bei der Design-Wellenlänge bis 15 J/cm2 @ 1064 nm
  • Superpolierte Substrate mit Streuung im ppm-Bereich erhältlich
JETZT KAUFEN

Kundenspezifische Entwicklung & Fertigung von IBS-Optiken

  • Für Wellenlängen zwischen 266 und 1600 nm
  • Spezifikationen passend zu Ihrer Anwendung
KONTAKTIEREN SIE UNS

Erfahren Sie mehr über Beschichtungen bei EO

  • Beschichtung in unseren globalen Fertigungsstätten
  • Hunderte von Standardprodukten oder kundenspezifischen Anfertigungen
Erfahren Sie mehr

TECHNISCHE INFORMATIONEN

Videos

Die informativen Unternehmens- und Schulungsvideos enthalten sowohl einfache Tipps als auch anwendungsbezogene Produktdemonstrationen zur Verdeutlichung der Produktvorteile.

Laser Optics Lab: Coatings

Laseroptik: Beschichtungen

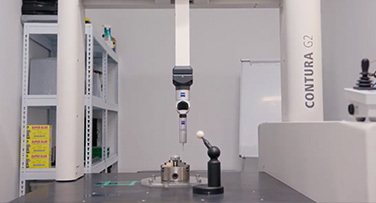

Metrology at Edmund Optics: Measuring as a Key Component of Manufacturing

Messtechnik bei Edmund Optics: Messungen als wichtiges Element der Fertigung



Anwendungshinweise

Technische Informationen und Anwendungsbeispiele, darunter theoretische Grundlagen, Gleichungen, grafische Darstellungen und vieles mehr.

Eine Einführung in optische Beschichtungen
Lesen

Hochreflektierende Beschichtungen
Lesen

Testen der Laserzerstörschwelle
Lesen

Zerstörschwelle (LIDT) bei Ultrakurzpulslasern
Lesen

Die Komplexität von optischen Beschichtungen für hohe Leistungen
Lesen

Unsicherheiten bei LIDT-Spezifikationen
Lesen

Hintergrundinformationen und Spezifikationen zu LIDT bei Laserkomponenten
Lesen

Trends in der Optik

Optik ist unsere Zukunft und ermöglicht Fortschritte in Technologien und Anwendungen. Bei Edmund Optics®sind wir bestrebt die Zukunft möglich zu machen, indem wir Ihnen Informationen zu Produkttrends und Technologien bieten.

Spiegel mit hoher Reflexion für Laseranwendungen
Erfahren Sie mehr

Reflektierende Optiken für Laseranwendungen
Erfahren Sie mehr

Hochdispersive Ultrakurzpulsspiegel
Erfahren Sie mehr

Technische Tools

Technische Berechnungstools auf der Grundlage häufig verwendeter und referenzierter Gleichungen in der Optik, Bildverarbeitung und Photonik.

Skalierungsrechner für laserinduzierte Zerstörschwellen
Erfahren Sie mehr

Webinare

Melden Sie sich an, um vergangene und kommende Webinar-Aufzeichnungen zu einer Vielzahl von Themen aus den Bereichen Optik und Bildgebung anzuschauen.

Spiegel mit hoher Reflexion für Laseranwendungen
Anschauen

Ultrakurzpulslaser-Optik: Herausforderungen und Lösungen
Anschauen
