Beleuchtungshalterungen für Bildverarbeitungsanwendungen

Autoren: Nathan Pieters

Die Rolle der Beleuchtung in der industriellen Bildverarbeitung

Eine angemessene Beleuchtung ist für industrielle Bildverarbeitungsanwendungen von entscheidender Bedeutung, da sie sich darauf auswirkt, wie gut ein Bildverarbeitungssystem die Informationen eines Objekts erkennen und interpretieren kann. Durch die richtige Beleuchtung wird ein deutlicher Kontrast zwischen Objekten und ihrem Hintergrund geschaffen, der die Klarheit der visuellen Merkmale verbessert und eine genauere Erkennung oder Messung ermöglicht. Bei schlechter Beleuchtung können Wiederholbarkeit und Rauschen ein Problem darstellen, da Blendung, Schatten, schwache, ungleichmäßige oder wackelige Beleuchtung Bildrauschen verursachen können, was die Kantenerkennung und die Konsistenz von Messungen erschwert. Ohne die richtige Beleuchtung kann auch das beste Bildverarbeitungssystem versagen.

Warum Edmund Optics^® Beleuchtungssysteme?

Edmund Optics^® bietet eine eigene Produktkategorie Beleuchtung für die industrielle Bildverarbeitung an. Diese umfasst verschiedene Lichtgeometrien von Advanced Illumination, CCS, Effilux und Smart Vision Lights. Zur Unterstützung der Hersteller von industriellen Bildverarbeitungssystemen hat Edmund Optics^® eine Reihe von 3D-gedruckten Halterungen für eine Vielzahl von Beleuchtungsgeometrien entwickelt, die Sie weiter unten herunterladen können. Im Folgenden finden Sie einen Überblick über den Entwurfsprozess und Beispiele für die Verwendung dieser Halterungen in einem beliebigen Bildverarbeitungssystem.

Ausgangsüberlegungen zur Montage von Beleuchtungen

Bei der Entwicklung spezifischer Halterungen für die unterschiedlichsten Beleuchtungsgeometrien war die größte Anforderung im Designprozess die Vielseitigkeit. Edmund Optics^® wollte eine Halterung entwickeln, die mit den meisten von Edmund Optics® angebotenen Beleuchtungen verwendet werden kann. In diesem Sinne hat das Designteam auch darauf geachtet, dass die mechanische Stabilität und die Einstellbarkeit des Systems nicht beeinträchtigt werden. Als Ergebnis wurde ein starres und dennoch vielseitiges Befestigungssystem für die Beleuchtung entwickelt, das zahlreiche Geometrien und Größen von Leuchten abdeckt und 3D-gedruckte STL-Dateien, die in CAD erstellt wurden, sowie Gelenkarm-Systeme von Edmund Optics^® nutzt.

Montage-Konfigurationen

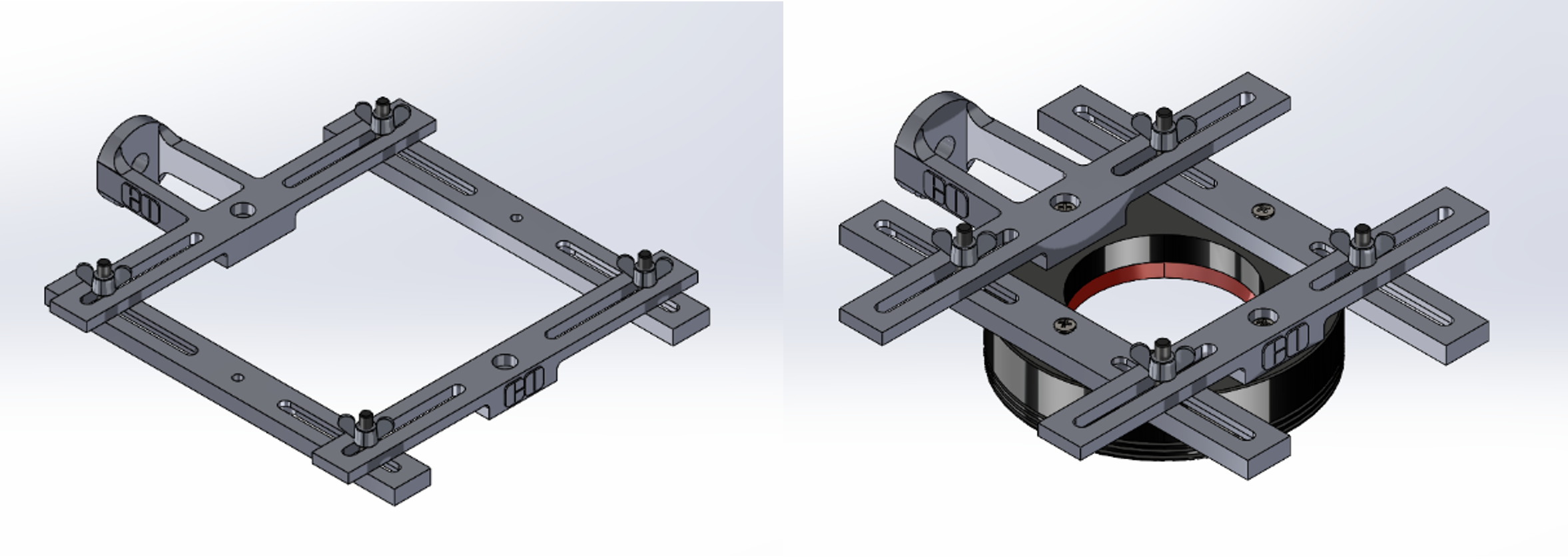

Mit dem einfachen Vier-Schienen-Halterungssystem lassen sich verschiedene Montagekonfigurationen erstellen, z. B. Halterungen für Ringlichter, Balkenlichter und mehr. Außerdem wurde eine einfache Halterung für Punktstrahler mit einem Durchmesser von 8 mm entwickelt, um eine Beleuchtung auf oder außerhalb der Achse zu ermöglichen. Das System lässt sich problemlos an verschiedene Befestigungsschraubengrößen an den Leuchten anpassen, da die Größe der Durchgangsbohrung je nach Größe der Befestigungsschrauben der Leuchte reguliert werden kann. Die Schienen lassen sich im CAD leicht anpassen und können mit den meisten Standard-3D-Druckern gedruckt werden. In Verbindung mit den Gelenkarm-Systemen ist das Montagesystem mit einem 80/20-Rahmensystem oder einer schwingungsdämpfenden Plattform mit ¼-20"-Gewinde kompatibel, so dass es an mehreren Stellen in einem optischen Standardlabor angebracht werden kann. Nachfolgend finden sich eine Zusammenfassung von Beispielkonfigurationen und Links zum Herunterladen der STL-Dateien:

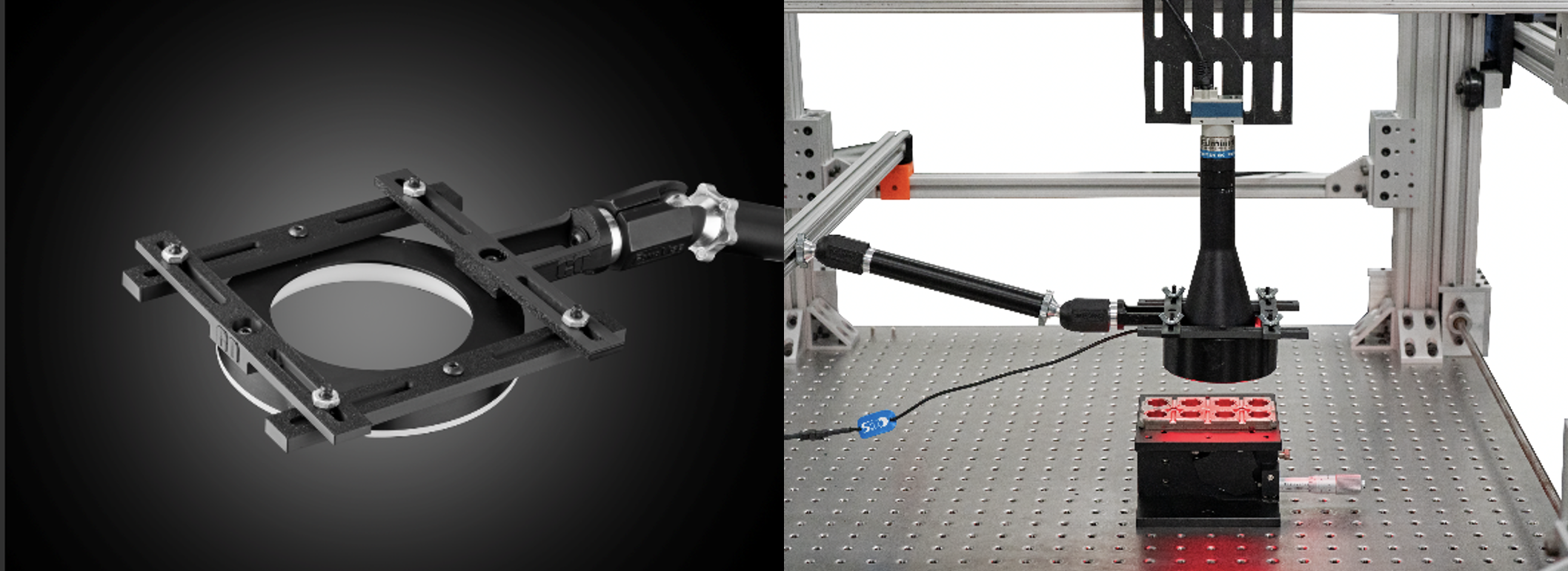

Ringlicht

Zu den von Edmund Optics^® angebotenen kompatiblen Leuchten gehören: CCS LED-RInglichter mit flachem Einfallswinkel, Effilux Justierbare LED-Ringlichter, CCS Ringlichter mit hoher Intensität, Kompakte Ringlichter von Smart Vision Lights, Advanced Illumination Ringlichter mit hoher Intensität

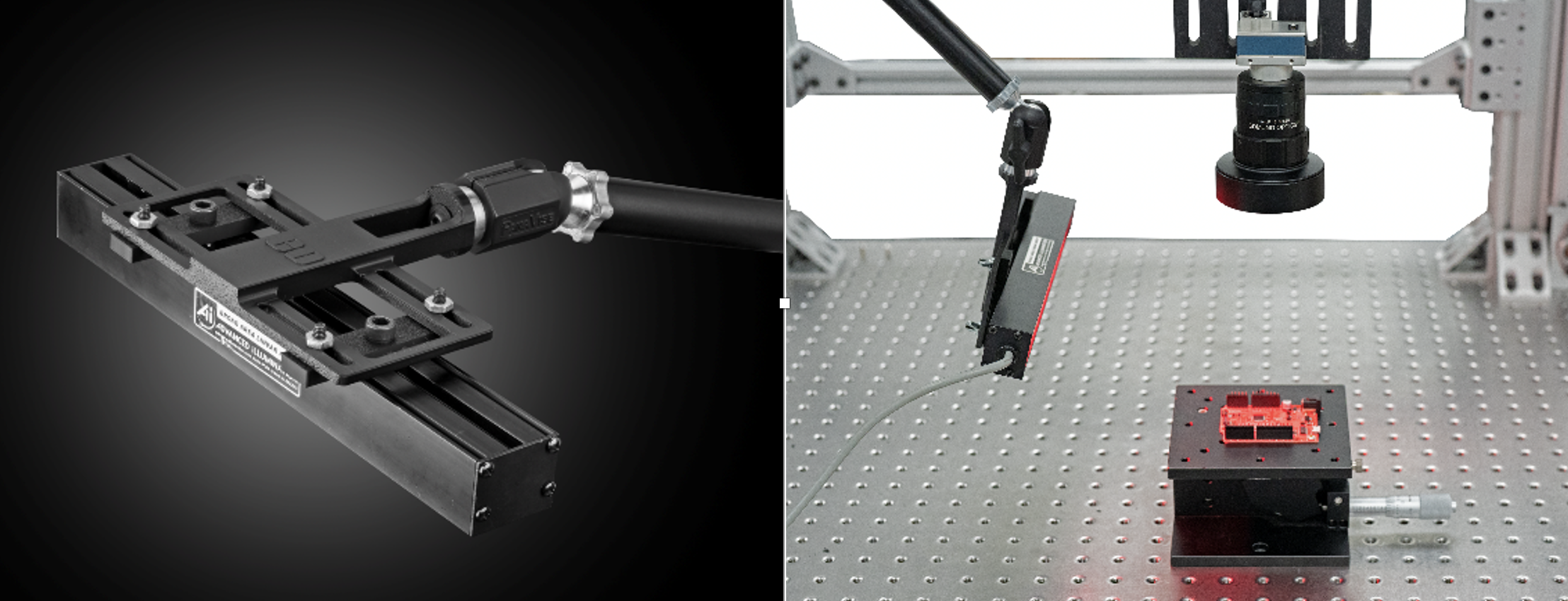

Balken- oder Linienlicht

Zu den von Edmund Optics^® angebotenen kompatiblen Leuchten gehören: Effilux Justierbare LED-Leuchtleiste, Advanced Illumination MicroBrite Balkenbeleuchtungen mit hoher Intensität, Effilux SWIR LED Balkenbeleuchtungen, & Advanced Illumination Microbrite™ Linienbeleuchtungen

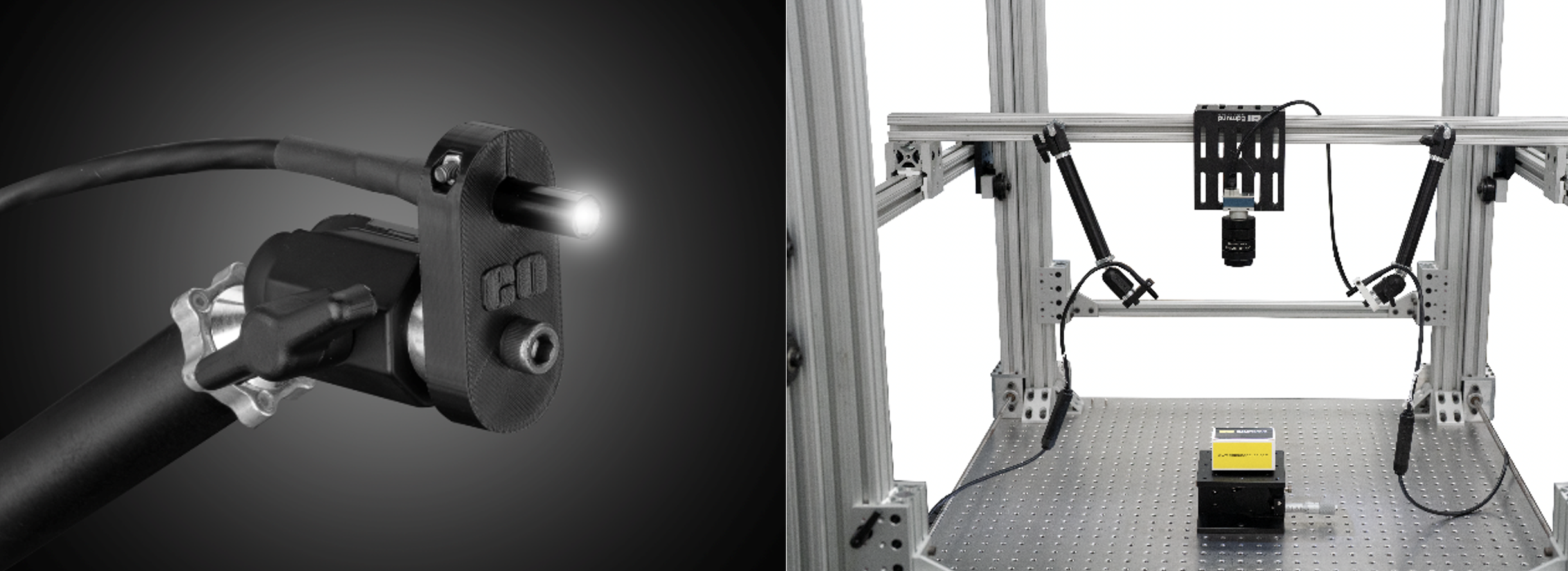

Punktstrahler

Zu den von Edmund Optics^® angebotenen kompatiblen Leuchten gehören: CCS LED-Punktstrahler, Advanced Illumination In-Line-Beleuchtung mit hoher Intensität, CCS In-Line-Beleuchtung mit SWIR-Wellenlängen, Advanced Illumination MicroBrite Punktstrahler

Empfohlene 3D-Druckereinstellungen

Nachstehend finden sich die empfohlenen Einstellungen für optimale Halterungen beim 3D-Druck mit PLA-Filament (Polymilchsäure):

Montage

Zusammenfassung

Die von Edmund Optics^® entwickelten Beleuchtungshalterungen vereinen Vielseitigkeit, Stabilität und Benutzerfreundlichkeit und eignen sich für eine Vielzahl von Beleuchtungskonfigurationen in der industriellen Bildverarbeitung. Dank verstellbarer, 3D-gedruckter Halterungen, der von Edmund Optics^® angebotenen Gelenkarmsysteme und der Kompatibilität mit 80/20-Rahmen oder Lochplatten vereinfachen diese Halterungen die Integration in leistungsstarke Bildgebungsanwendungen.. Dank dieser Flexibilität lässt sich die Halterung auch leicht in bestehende Systeme integrieren, ohne dass spezielle Adapter erforderlich sind. Ganz gleich, ob das System nur für Prototypen auf dem Labortisch oder für Produktionsumgebungen in vollem Umfang eingesetzt wird, es unterstützt eine schnelle Neupositionierung und sichere Montage, was die Einrichtungszeit erheblich reduziert.
