Objektiv mit Festbrennweite der LF-Serie, 100 mm

100mm Focal Length, #85-204

×
Produkt #85-204 3-4 Tage
×
- +
€1.500,00
Stk. 1+
€1.500,00
Mengenrabatte
Angebotsanfrage
Preise exklusiv der geltenden Mehrwertsteuer und Abgaben
Downloadbereich
Blende:
Variable
Länge (mm):
104.00
Horizontales Bildfeld, 1/2“ Sensor:
29.2mm - 3.7°
Horizontales Bildfeld, 2/3“ Sensor:
40.1mm - 5.0°
Filtergewinde:
M46 x 0.75 (Female)
Max. Durchmesser (mm):
61
Gewicht (g):
564
Horizontales Bildfeld, 1/3“ Sensor:
21.9mm - 2.7°
Zusätzliche Objektivlänge in Kamera (mm):
0
Horizontales Bildfeld, 1“ Sensor:
58.4mm - 7.3°
Max. Bildkreis (mm):
43.30
Numerische Apertur NA, Objektseite:
0.0318
Horizontales Bildfeld @ max. Sensorformat:
164.5mm - 20.3°
Horizontales Bildfeld, 35 mm Sensor:
164.5mm - 20.3°
Horizontales Bildfeld, 4/3“ Sensor:
102.2mm - 12.7°
Horizontales Bildfeld, 1,1“ Sensor:
64.8mm - 8.1°
Anzahl Elemente (Gruppen):
8 (5)
Horizontales Bildfeld, 1/1,8“ Sensor:
32.8mm - 4.1°
Horizontales Bildfeld, 1/2,5“ Sensor:
26.4mm - 3.3°
Typ:
Fixed Focal Length Lens
Brennweite BW (mm):
100.00
Vergrößerung PMAG:
0.22
Max. Sensorgröße:
35mm
Arbeitsabstand (mm):
500 - ∞
Mount:
F-Mount
Blende (f/#):
f/2.8 - f/22
Beschichtung:
λ/4 MgF2
Beschichtungsspezifikation:
λ/4 MgF2
Position Eintrittspupille (mm):
55.2
Horizontales Bildfeld, 1/4“ Sensor:
16.4mm - 2.1°
Hauptebene Objektseite (mm):
48.56
Hauptebene Bildseite (mm):
-51.39
Bildfeld bei max. Sensorformat:
Horizontal: 158.2mm - 19.7°
Vertical: 118.6mm - 14.8°
Diagonal: 198.1mm - 24.5°
Maximale Verzeichnung (%):
0.06
Horizontales Bildfeld, APS-H Sensor:
133.3mm - 16.6°
Horizontales Bildfeld, APS-C Sensor:
102.2mm - 12.7°
Position Austrittspupille (mm):
-45.16
Wellenlängenbereich:
VIS
Objektivtyp:
Lens for Large Format Sensors
Lagerungstemperatur (°C):
-20 to +60 For questions regarding operating temperature please contact our support team

Konformität mit Standards

RoHS:
Konformitätszertifikat:

Beschreibung Produktfamilie

  • F-Mount-Objektive für Vollformatsensoren (35 mm)
  • Bis zu 29 Megapixel, 5 µm Pixelgröße
  • F-Mount-Objektive für große Sensoren (LF = „Large Format“) in der Fertigungsautomatisierung
  • 28 mm bis 100 mm Brennweite

Die TECHSPEC® Objektive mit Festbrennweite der LF-Serie sind für Zeilenabtastkameras mit 2k, 4k, 6k und 8k sowie für mittelgroße Flächenscan-Arrays konzipiert. Die Objektive der LF-Serie haben für die industrielle Bildverarbeitung optimierten Arbeitsabstände und können kleine Mängel dank ihrer hohen Auflösung leicht erkennen. Diese Objektive eignen sich durch ihre fixierbare Fokus- und Blendeneinstellung ideal für Anwendungen zur Produktionsautomatisierung, wo es sonst durch Schwingungen zu Dejustage und Leistungsverschlechterungen kommen kann. TECHSPEC® Objektive mit Festbrennweite der LF-Serie eignen sich ideal für die industrielle Bildverarbeitung, die Folieninspektion, Sortier- und Identifikationsanwendungen.

Bitte beachten: Die Brennweite 28 mm passt nicht zu allen Kameras mit F-Mount. Kameras mit F-Mount müssen einen Innendurchmesser von mindestens 42 mm aufweisen.

#85-204, 100mm Focal Length, LF Series Fixed Focal Length Lens, Distortion Plot
#85-204, 100mm Focal Length, LF Series Fixed Focal Length Lens, Distortion Plot
#85-204, 100mm Focal Length, LF Series Fixed Focal Length Lens, Relative Illumination Plot
#85-204, 100mm Focal Length, LF Series Fixed Focal Length Lens, Relative Illumination Plot
#85-204, 100mm Focal Length, LF Series Fixed Focal Length Lens, Working Distance versus Field of View Plot
#85-204, 100mm Focal Length, LF Series Fixed Focal Length Lens, Working Distance versus Field of View Plot
#85-204, 100mm Focal Length, LF Series Fixed Focal Length Lens, Modulated Transfer Function (MTF) Plot, 1000mm Working Distance, f2.8
#85-204, 100mm Focal Length, LF Series Fixed Focal Length Lens, Modulated Transfer Function (MTF) Plot, 1000mm Working Distance, f2.8
#85-204, 100mm Focal Length, LF Series Fixed Focal Length Lens, Depth of Field Plot, 1000mm Working Distance, f2.8
#85-204, 100mm Focal Length, LF Series Fixed Focal Length Lens, Depth of Field Plot, 1000mm Working Distance, f2.8
#85-204, 100mm Focal Length, LF Series Fixed Focal Length Lens, Modulated Transfer Function (MTF) Plot, 1000mm Working Distance, f4
#85-204, 100mm Focal Length, LF Series Fixed Focal Length Lens, Modulated Transfer Function (MTF) Plot, 1000mm Working Distance, f4
#85-204, 100mm Focal Length, LF Series Fixed Focal Length Lens, Depth of Field Plot, 1000mm Working Distance, f4
#85-204, 100mm Focal Length, LF Series Fixed Focal Length Lens, Depth of Field Plot, 1000mm Working Distance, f4

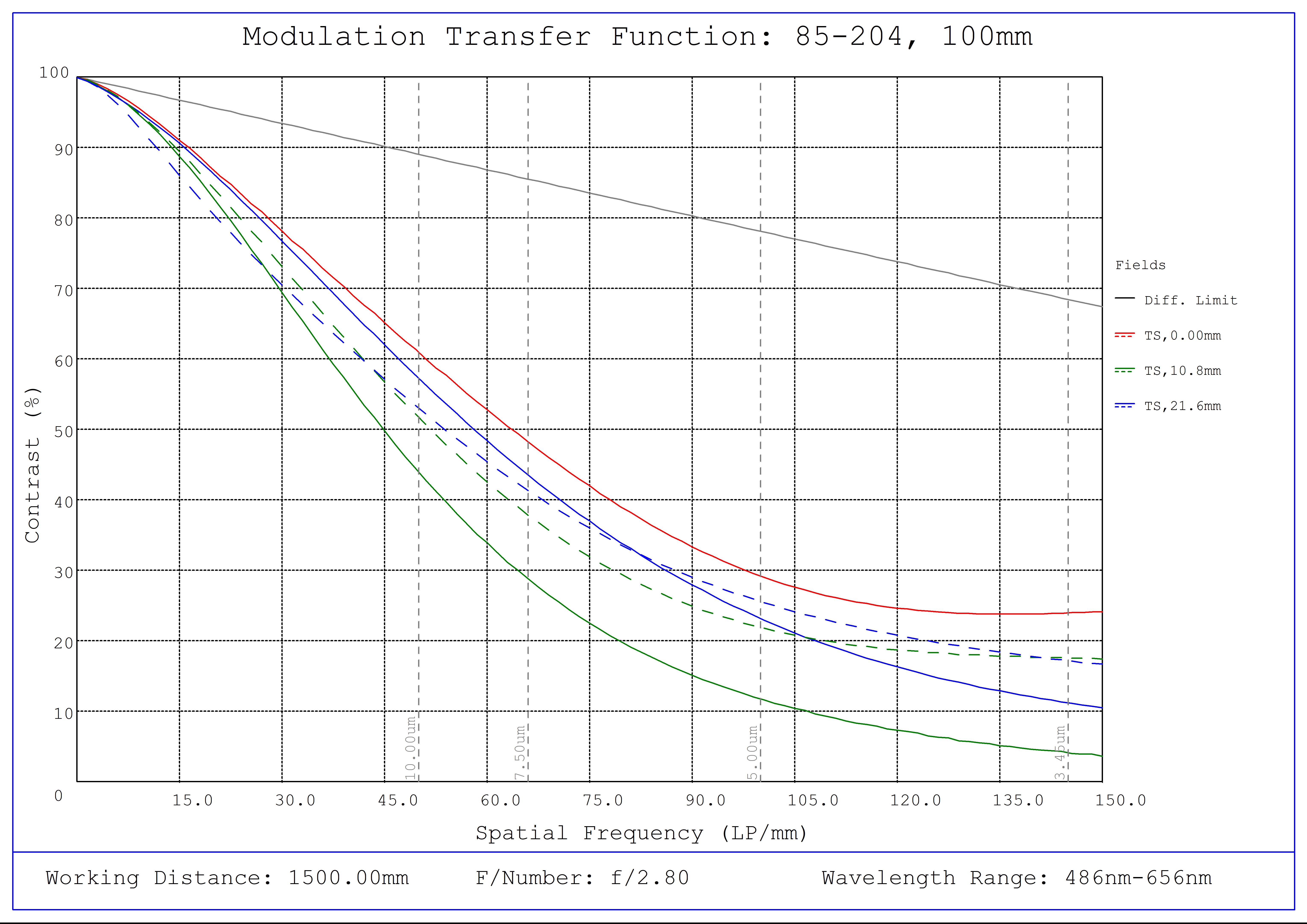

#85-204, 100mm Focal Length, LF Series Fixed Focal Length Lens, Modulated Transfer Function (MTF) Plot, 1500mm Working Distance, f2.8
#85-204, 100mm Focal Length, LF Series Fixed Focal Length Lens, Modulated Transfer Function (MTF) Plot, 1500mm Working Distance, f2.8
#85-204, 100mm Focal Length, LF Series Fixed Focal Length Lens, Depth of Field Plot, 1500mm Working Distance, f2.8
#85-204, 100mm Focal Length, LF Series Fixed Focal Length Lens, Depth of Field Plot, 1500mm Working Distance, f2.8
#85-204, 100mm Focal Length, LF Series Fixed Focal Length Lens, Modulated Transfer Function (MTF) Plot, 1500mm Working Distance, f4
#85-204, 100mm Focal Length, LF Series Fixed Focal Length Lens, Modulated Transfer Function (MTF) Plot, 1500mm Working Distance, f4
#85-204, 100mm Focal Length, LF Series Fixed Focal Length Lens, Depth of Field Plot, 1500mm Working Distance, f4
#85-204, 100mm Focal Length, LF Series Fixed Focal Length Lens, Depth of Field Plot, 1500mm Working Distance, f4
