TECHSPEC® components are designed, specified, or manufactured by Edmund Optics. Learn More

Objektiv mit Festbrennweite der LF-Serie, 50 mm

50mm Focal Length, #85-203

×
Produkt #85-203 3-4 Tage
×
- +
€1.020,00
Stk. 1+
€1.020,00
Mengenrabatte
Angebotsanfrage
Preise exklusiv der geltenden Mehrwertsteuer und Abgaben
Downloadbereich
Blende:
Variable
Länge (mm):
43.00
Horizontales Bildfeld, 1/2“ Sensor:
63.6mm - 7.3°
Horizontales Bildfeld, 2/3“ Sensor:
87.5mm - 10.1°
Filtergewinde:
M43 x 0.75 (Female)
Max. Durchmesser (mm):
56
Gewicht (g):
223
Horizontales Bildfeld, 1/3“ Sensor:
47.7mm - 5.5°
Zusätzliche Objektivlänge in Kamera (mm):
10.6
Horizontales Bildfeld, 1“ Sensor:
127.4mm - 14.6°
Max. Bildkreis (mm):
43.30
Numerische Apertur NA, Objektseite:
0.0238
Horizontales Bildfeld @ max. Sensorformat:
362.7mm - 39.9°
Horizontales Bildfeld, 35 mm Sensor:
362.7mm - 39.9°
Horizontales Bildfeld, 4/3“ Sensor:
223.8mm - 25.3°
Horizontales Bildfeld, 1,1“ Sensor:
141.4mm - 16.2°
Anzahl Elemente (Gruppen):
7 (5)
Horizontales Bildfeld, 1/1,8“ Sensor:
71.6mm - 8.2°
Horizontales Bildfeld, 1/2,5“ Sensor:
57.6mm - 6.6°
Typ:
Fixed Focal Length Lens
Brennweite BW (mm):
50.00
Vergrößerung PMAG:
0.101
Max. Sensorgröße:
35mm
Arbeitsabstand (mm):
500 - ∞
Mount:
F-Mount
Blende (f/#):
f/2 - f/22
Beschichtung:
λ/4 MgF2
Beschichtungsspezifikation:
λ/4 MgF2
Position Eintrittspupille (mm):
21.93
Horizontales Bildfeld, 1/4“ Sensor:
35.8mm - 4.1°
Hauptebene Objektseite (mm):
43.06
Hauptebene Bildseite (mm):
-12.94
Bildfeld bei max. Sensorformat:
Horizontal: 348.7mm - 38.5°
Vertical: 260.1mm - 29.3°
Diagonal: 438.7mm - 47.2°
Maximale Verzeichnung (%):
-0.84
Horizontales Bildfeld, APS-H Sensor:
292.9mm - 32.7°
Horizontales Bildfeld, APS-C Sensor:
223.8mm - 25.3°
Position Austrittspupille (mm):
-49.53
Wellenlängenbereich:
VIS
Objektivtyp:
Lens for Large Format Sensors
Lagerungstemperatur (°C):
-20 to +60 For questions regarding operating temperature please contact our support team

Konformität mit Standards

RoHS 2015:
Konformitätszertifikat:

Beschreibung Produktfamilie

  • F-Mount-Objektive für Vollformatsensoren (35 mm)
  • Bis zu 29 Megapixel, 5 µm Pixelgröße
  • F-Mount-Objektive für große Sensoren (LF = „Large Format“) in der Fertigungsautomatisierung
  • 28 mm bis 100 mm Brennweite

Die TECHSPEC® Objektive mit Festbrennweite der LF-Serie sind für Zeilenabtastkameras mit 2k, 4k, 6k und 8k sowie für mittelgroße Flächenscan-Arrays konzipiert. Die Objektive der LF-Serie haben für die industrielle Bildverarbeitung optimierten Arbeitsabstände und können kleine Mängel dank ihrer hohen Auflösung leicht erkennen. Diese Objektive eignen sich durch ihre fixierbare Fokus- und Blendeneinstellung ideal für Anwendungen zur Produktionsautomatisierung, wo es sonst durch Schwingungen zu Dejustage und Leistungsverschlechterungen kommen kann. TECHSPEC® Objektive mit Festbrennweite der LF-Serie eignen sich ideal für die industrielle Bildverarbeitung, die Folieninspektion, Sortier- und Identifikationsanwendungen.

Bitte beachten: Die Brennweite 28 mm passt nicht zu allen Kameras mit F-Mount. Kameras mit F-Mount müssen einen Innendurchmesser von mindestens 42 mm aufweisen.

#85-203, 50mm Focal Length, LF Series Fixed Focal Length Lens, Distortion Plot
#85-203, 50mm Focal Length, LF Series Fixed Focal Length Lens, Distortion Plot
#85-203, 50mm Focal Length, LF Series Fixed Focal Length Lens, Relative Illumination Plot
#85-203, 50mm Focal Length, LF Series Fixed Focal Length Lens, Relative Illumination Plot

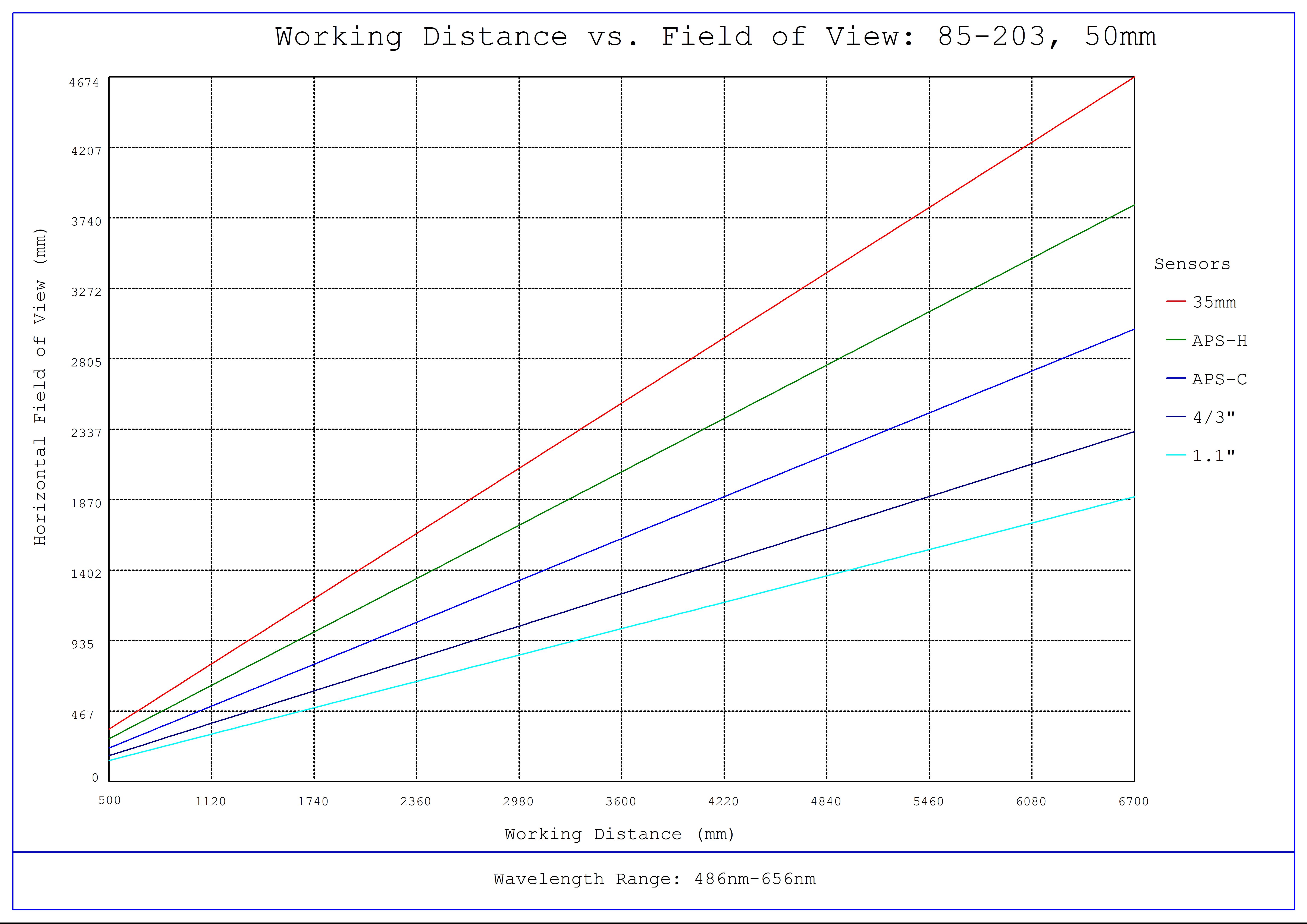

#85-203, 50mm Focal Length, LF Series Fixed Focal Length Lens, Working Distance versus Field of View Plot
#85-203, 50mm Focal Length, LF Series Fixed Focal Length Lens, Working Distance versus Field of View Plot
#85-203, 50mm Focal Length, LF Series Fixed Focal Length Lens, Modulated Transfer Function (MTF) Plot, 1000mm Working Distance, f2.8
#85-203, 50mm Focal Length, LF Series Fixed Focal Length Lens, Modulated Transfer Function (MTF) Plot, 1000mm Working Distance, f2.8
#85-203, 50mm Focal Length, LF Series Fixed Focal Length Lens, Depth of Field Plot, 1000mm Working Distance, f2.8
#85-203, 50mm Focal Length, LF Series Fixed Focal Length Lens, Depth of Field Plot, 1000mm Working Distance, f2.8
#85-203, 50mm Focal Length, LF Series Fixed Focal Length Lens, Modulated Transfer Function (MTF) Plot, 1000mm Working Distance, f4
#85-203, 50mm Focal Length, LF Series Fixed Focal Length Lens, Modulated Transfer Function (MTF) Plot, 1000mm Working Distance, f4
#85-203, 50mm Focal Length, LF Series Fixed Focal Length Lens, Depth of Field Plot, 1000mm Working Distance, f4
#85-203, 50mm Focal Length, LF Series Fixed Focal Length Lens, Depth of Field Plot, 1000mm Working Distance, f4
#85-203, 50mm Focal Length, LF Series Fixed Focal Length Lens, Modulated Transfer Function (MTF) Plot, 1500mm Working Distance, f2.8
#85-203, 50mm Focal Length, LF Series Fixed Focal Length Lens, Modulated Transfer Function (MTF) Plot, 1500mm Working Distance, f2.8
#85-203, 50mm Focal Length, LF Series Fixed Focal Length Lens, Depth of Field Plot, 1500mm Working Distance, f2.8
#85-203, 50mm Focal Length, LF Series Fixed Focal Length Lens, Depth of Field Plot, 1500mm Working Distance, f2.8
#85-203, 50mm Focal Length, LF Series Fixed Focal Length Lens, Modulated Transfer Function (MTF) Plot, 1500mm Working Distance, f4
#85-203, 50mm Focal Length, LF Series Fixed Focal Length Lens, Modulated Transfer Function (MTF) Plot, 1500mm Working Distance, f4
#85-203, 50mm Focal Length, LF Series Fixed Focal Length Lens, Depth of Field Plot, 1500mm Working Distance, f4
#85-203, 50mm Focal Length, LF Series Fixed Focal Length Lens, Depth of Field Plot, 1500mm Working Distance, f4
