Alle 2 Produkte der Produktfamilie

Selbstzentrierende Halteklemme, 4 -36 mm Durchmesser

Self-Centering Jaw Clamps

Self-Centering Jaw Clamps

Lager #16-077 Neu
×
€130,00
Stk. 1-4
€130,00
Stk. 5
€117,00
Mengenrabatte
Angebotsanfrage


Typ:
Fixed
Optiktyp:
Circular
Optikdurchmesser (mm):
36.0 (Max.)
Außendurchmesser (mm):
58
Gewicht (lbs):
0.09
Material:
Black Anodized Aluminum
Compatible Post:
M4 x 0.7, 8-32

Konformität mit Standards

RoHS:

Beschreibung Produktfamilie

  • Zwei Größen verfügbar für Optiken mit 4-36 mm und 5-100 mm Durchmesser
  • Optische Achse bleibt konstant unabhängig vom Optikdurchmesser
  • Halterung besitzt sowohl metrische als auch englische Gewinde zur Montage

Die selbstzentrierenden Halteklemmen sind ideal für den einfachen Austausch von Optiken mit unterschiedlichen Durchmessern im System, wobei die optische Achse stets konstant bleibt. Es sind Klemmen für Optiken mit 4 mm bis 36 mm Durchmesser (#16-077) oder Optiken mit 5 mm bis 100 mm Durchmesser (#16-078) verfügbar. Die kleine Klemme besitzt sowohl M4 x 0,7 als auch 8-32 Gewindebohrungen, die große Klemme besitzt M6 x 1,0 und ¼”-20 Gewindebohrungen zur Befestigung. Um auch eine einfache vertikale Ausrichtung für dünnere Optiken zu ermöglichen, haben die Klemmarme v-förmige Edelstahlspitzen. Die selbstzentrierenden Halteklemmen passen direkt auf die TECHSPEC® Edelstahlstangen und die Stangen mit Standfuß.

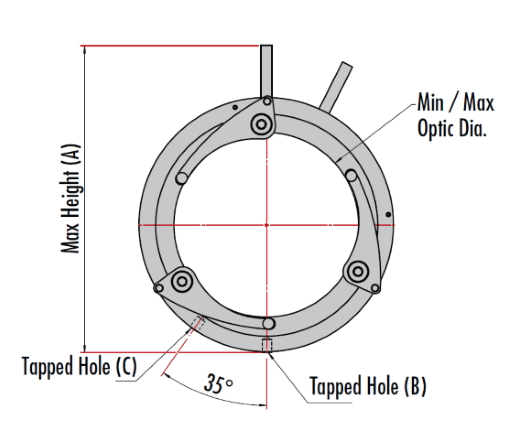

Technische Informationen


Outer Diameter (mm) Min. Optic Diameter (mm) Max. Optic Diameter (mm) A (mm) B C Stock No.
58 4 36 74 #8-32 M4 x 0.7 #16-077
138 5 100 166 ¼-20 M6 x 1.0 #16-078

Angebot erwünscht? Bitte geben Sie eine Artikelnummer ein.
